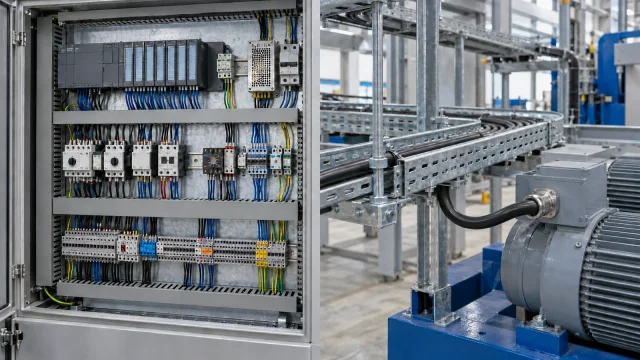

Un fabricante europeo de maquinaria prepara equipos para Norteamérica. Su lista de cables pide «cable MTW TC-ER», pero el proveedor propone un cable para bandejas con otro sistema de aislamiento. ¿Son intercambiables estas descripciones?
MTW significa Machine Tool Wire, cubierto por UL 1063; TC-ER significa Tray Cable — Exposed Run, cubierto por UL 1277. Responden a requisitos de construcción y aplicación diferentes. Algunos productos llevan ambas designaciones, pero ninguna demuestra la otra. Se necesitan las dos cuando el proyecto exige que un único cable satisfaga ambos conjuntos de requisitos, respaldado por su marcado y certificación reales.
Cable MTW vs TC-ER de un vistazo
Esta comparación sirve para revisar una especificación inicial. Las características concretas dependen de la construcción y de los valores nominales documentados.
| Criterio de selección | MTW | TC-ER |
|---|---|---|
| Designación completa | Machine Tool Wire: hilo o cable para máquinas herramienta | Tray Cable — Exposed Run: cable para bandejas con tendido expuesto |
| Norma UL pertinente | UL 1063 | UL 1277 |
| Aplicación principal | Cableado de maquinaria industrial | Potencia y control en bandejas y tramos expuestos permitidos |
| Construcción habitual | Aislamiento termoplástico; también se contemplan determinadas construcciones multiconductoras | Conductores de circuito aislados bajo cubierta común; los materiales varían |
| Contexto de instalación | Requisitos de maquinaria, incluida NFPA 79 cuando proceda | Artículo 336 del NEC y otras disposiciones aplicables |
| Marcados clave | MTW y valores eléctricos y ambientales aplicables | TC-ER y valores eléctricos y ambientales aplicables |
| Uso industrial | Máquinas herramienta, equipos OEM y cuadros de máquinas | Recorridos de potencia y control de planta y conexiones a equipos |
| Prioridad de compra | Servicio del cableado de máquina, construcción y terminaciones | Recorrido, soportes, protección y entrada al equipo |
¿Qué es un cable MTW?
El tipo MTW está vinculado al cableado de maquinaria industrial, incluidas las máquinas herramienta. El alcance oficial de UL 1063 cubre hilos y cables para máquinas herramienta de construcción totalmente termoplástica. Describe construcciones unipolares aisladas con PVC, una de ellas con recubrimiento de nailon, y determinados conjuntos multiconductores con cubierta de PVC. Por tanto, MTW no se limita a hilos individuales sueltos.
NFPA 79, Electrical Standard for Industrial Machinery, aporta el contexto de la maquinaria; no sustituye la certificación del producto. Para seleccionar un cable MTW, revisa tensión del circuito, temperatura del conductor, condiciones secas o húmedas, exposición a aceites o refrigerantes, identificación de conductores y compatibilidad de bornes. Los valores asociados a otra designación en el mismo cable pueden ser distintos.
Los conductores flexibles cableados facilitan el montaje, pero no acreditan aptitud para flexión continua ni cadenas portacables. Especifica el movimiento por separado. MTW, por sí solo, tampoco autoriza recorridos en bandeja ni instalación expuesta fuera de la máquina.
¿Qué es un cable TC-ER?
TC significa Tray Cable. UL 1277 cubre cables de potencia y control para bandejas, incluidas construcciones con elementos opcionales de fibra óptica. TC-ER añade una designación de tendido expuesto aplicable a conexiones permitidas entre bandejas y equipos de utilización.
Para un tramo expuesto propuesto, revisa soportes mecánicos, protección contra daños físicos y entrada al equipo conforme al NEC adoptado y a los requisitos del proyecto. El alcance de la norma describe apoyo continuo y protección mecánica mediante perfiles, angulares o canales. Los permisos y excepciones concretos deben comprobarse en la edición aplicable del código. TC-ER no permite eliminar tubos de protección sin condiciones en cualquier instalación.
El cable TC-ER con aislamiento XLPE y cubierta PVC de DEV CABLE utiliza conductores de cobre cableado y hace referencia a las especificaciones de construcción de UL 1277. Esto no acredita un UL Listing, la condición de tipo MTW según UL 1063 ni una doble certificación para ese producto. El aislamiento XLPE no debe presentarse como la construcción termoplástica MTW descrita anteriormente.
UL 1063 vs UL 1277: diferencias fundamentales
Las normas de producto tratan la construcción y evaluación del cable. Los códigos de instalación regulan el uso del método de cableado elegido. Un listado o certificación identifica un producto evaluado dentro de un alcance definido; citar una norma expresa algo diferente.
| Aspecto normativo | UL 1063 | UL 1277 |
|---|---|---|
| Alcance | Hilos y cables para máquinas herramienta | Cables eléctricos de potencia y control para bandejas |
| Construcción | Construcciones MTW totalmente termoplásticas definidas | Cables con cubierta común y sistemas de conductores especificados |
| Aplicación de referencia | Cableado de maquinaria industrial | Bandejas y otros métodos permitidos de potencia y control |
| Evidencia que revisar | Designación MTW y certificación del modelo | Designación TC, marcado ER cuando se requiera y certificación del modelo |
Dos cables negros multiconductores con conductores cableados pueden parecer iguales y tener aislamientos, valores y aprobaciones diferentes. Ni su aspecto ni la palabra «equivalente» del proveedor resuelven la aplicabilidad de UL 1063 frente a UL 1277. El plano de construcción ayuda a comparar materiales y dimensiones, pero no sustituye el registro de certificación.
¿Puede un cable tener las designaciones MTW y TC-ER?
Sí. Determinados cables industriales pueden llevar ambas designaciones cuando su construcción concreta ha sido evaluada y certificada adecuadamente. Por ejemplo, la información del modelo ÖLFLEX CONTROL TM de LAPP identifica MTW según UL 1063 y TC-ER según UL 1277. Demuestra que es posible, pero no transfiere esas aprobaciones a cables de otro fabricante ni a todas las secciones de una familia.
Combinar designaciones puede permitir al OEM especificar una misma construcción aprobada para el cableado de la máquina y los recorridos en bandeja. Puede reducir las variantes de compra cuando ambas aplicaciones necesitan realmente esa construcción. No elimina los requisitos de instalación en ninguno de los extremos.
Antes de aceptar un cable que se ofrece con doble designación MTW TC-ER:
- Solicita la ficha exacta. Haz coincidir fabricante, modelo, revisión, sección, número de conductores y construcción con el presupuesto.
- Comprueba toda la leyenda de marcado. Pide un ejemplo legible del marcado de cubierta y la etiqueta de certificación de bobina o embalaje; una fotografía aislada de un logotipo no basta.
- Confirma los registros de certificación. Si se afirma una certificación UL, consulta los registros pertinentes en Product iQ y coteja fabricante, expediente/categoría y producto cubierto.
- Verifica ambas normas. Confirma el alcance de UL 1063 y UL 1277 para la variante pedida y sus exclusiones. Dos números de norma en publicidad no son prueba suficiente.
- Revisa la instalación. Delimita cableado interior, bandeja y transición expuesta; comprueba los requisitos de cada tramo.
- Verifica los valores de servicio. Tensión, temperatura bajo cada designación, uso húmedo/seco, aceite, sol, sustancias químicas, curvatura y movimiento.
Distingue estas tres afirmaciones de compra:
- Equivalencia técnica: comparación de ingeniería para un servicio definido. Materiales o dimensiones parecidos no implican aprobaciones idénticas.
- Conformidad con especificaciones de construcción: afirmación de que el producto cumple requisitos constructivos. Solicita la evidencia que respalda ese alcance.
- Producto certificado/listado: producto identificado y evaluado dentro de un programa de certificación de terceros, con sus marcados y registros aplicables.
La guía de aplicación de hilos y cables de UL explica las designaciones múltiples y la identificación de certificación. La impresión de la cubierta es complementaria: incorpora a la revisión la etiqueta de bobina o embalaje y los datos de certificación.
¿Qué cable debes especificar?

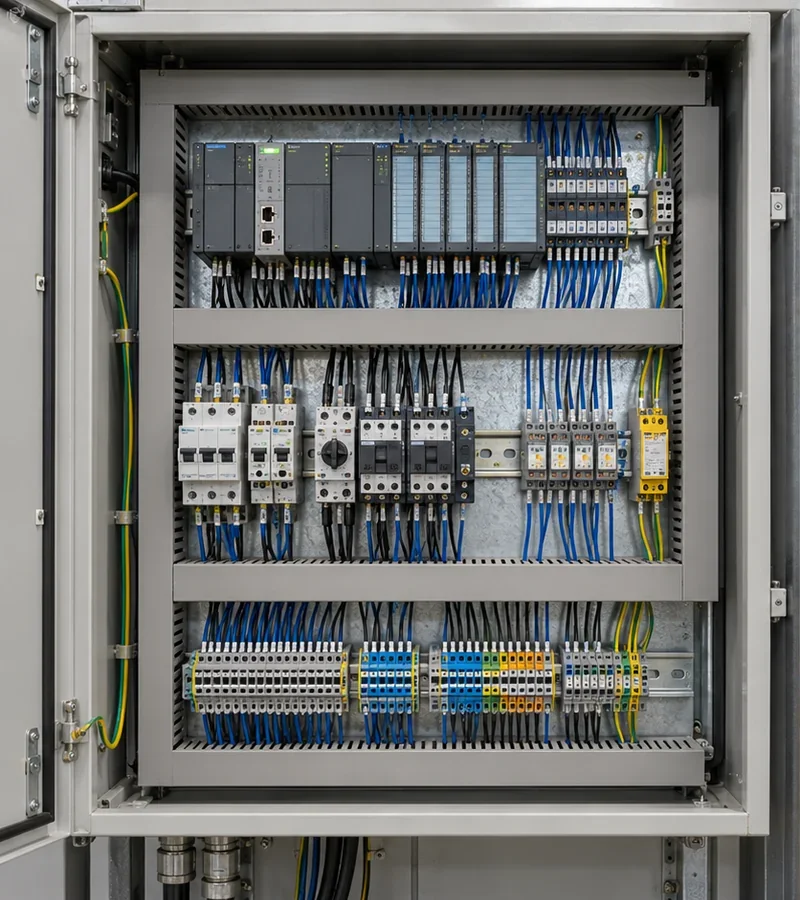

Caso A: Cableado interior de máquinas herramienta
Parte de la especificación de cableado de la máquina y de NFPA 79 cuando proceda. Revisa sección, aceptación de los bornes, identificación, recorrido, protección, tensión y temperatura. Si se exige MTW, pide pruebas para el hilo o cable ofrecido. TC-ER por sí solo no responde al requisito de la máquina; añadir aptitud para bandejas aporta poco si no existe ese servicio.
Caso B: Potencia y control industrial en bandejas
Revisa el método de instalación, servicio del circuito, carga de los conductores, agrupamiento, puesta a tierra y ambiente. Confirma designación y certificación adecuadas para el recorrido real. Incluir MTW en una descripción no acredita aptitud para bandejas. Selecciona el apantallamiento según interferencias y terminaciones del circuito, no según esos nombres.

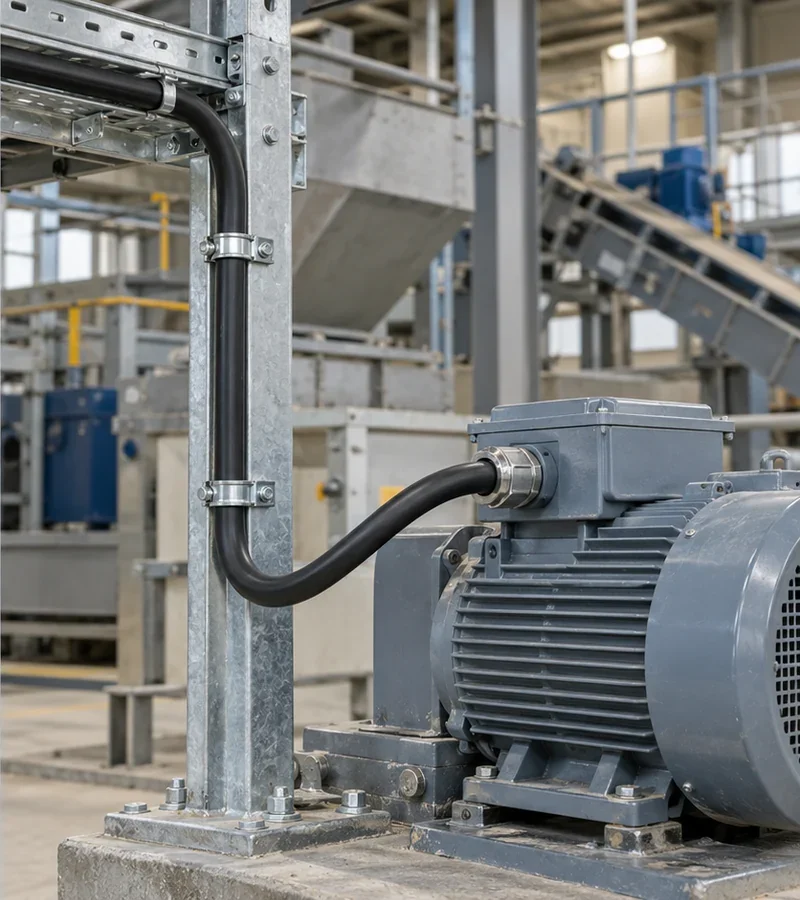

Caso C: Transición de bandeja a equipo
Identifica dónde sale el cable, cómo se apoya y protege la transición y cómo entra al equipo. Comprueba si las disposiciones TC-ER son aplicables. Resuelve accesorios, radios de curvatura, alivio de tracción y posibles daños antes de comprar. No deduzcas una longitud permitida sin soporte a partir de una descripción genérica TC-ER.
Caso D: Maquinaria europea exportada a Norteamérica
Separa cableado de máquina y cableado de instalaciones o de campo, y acuerda responsabilidades con el ingeniero del proyecto y la autoridad de aprobación. Revisa país de destino y requisitos adoptados; las hipótesis de instalación estadounidenses no cubren automáticamente Canadá. Confirma si hacen falta ambas designaciones, qué certificación es obligatoria y si cada sección propuesta está cubierta. Una designación europea o el marcado CE, por sí solos, no acreditan la certificación norteamericana solicitada.
Cómo especificar cable MTW / TC-ER en secciones métricas
Las solicitudes internacionales suelen combinar designaciones norteamericanas con notación europea de conductores. En la notación G, el número total incluye un conductor de protección verde/amarillo, como muestra la guía de notación de LAPP.
- 3G6 mm²: tres conductores en total, incluido el de protección, con sección nominal de 6 mm².
- 5G2,5 mm²: cinco conductores en total, incluido el de protección, con sección nominal de 2,5 mm².
Son ejemplos de solicitud, no afirmaciones de existencias de DEV CABLE ni de disponibilidad según cualquiera de las dos normas. Confirma necesidad de neutro, sección e identificación del conductor de protección y cómo cuenta el proveedor los conductores de tierra. «Tres conductores más tierra» no es 3G.
Mantén la sección métrica original junto a cualquier alternativa AWG propuesta. Una conversión aproximada de área no establece intercambiabilidad: también importan construcción, resistencia, cálculo de intensidad admisible, rango de bornes y alcance de certificación. Obtén aprobación de ingeniería para sustituciones y verifica que la variante métrica o AWG esté dentro del alcance documentado.
Para diferenciar sistemas termoplásticos y reticulados, consulta nuestra guía de aislamiento PVC, PE y XLPE. El nombre del material no establece una designación de cable.
Lista para solicitar presupuesto de cable MTW / TC-ER
Facilita información suficiente para presupuestar una construcción definida e identificar puntos técnicos pendientes:
- Aplicación y ubicación: interior de máquina, cuadro, bandeja o transición; servicio fijo o móvil y croquis del recorrido.
- Designación exigida: MTW, TC-ER o ambas, normas de referencia y ediciones requeridas.
- Certificación obligatoria: listado/certificación de terceros, aceptación en destino y documentos previos a aprobación.
- Servicio eléctrico: tensión nominal, circuito/carga y temperatura; diferencia humedad/sequedad, ambiente y conductor.
- Conductores: sección original mm² o AWG, material, cableado, número de conductores, neutro y tierra, identificación y límites de bornes.
- Construcción: aislamiento, cubierta, pantalla, terminación de pantalla y planos necesarios.
- Exposición: aceites/refrigerantes, humedad, luz solar y productos químicos identificados, con temperatura y duración.
- Dimensiones y movimiento: diámetro exterior máximo, curvatura, accesorios y flexión continua con evidencia independiente.
- Suministro: longitud total, cortes individuales, embalaje y país de destino.
- Documentación: ficha y revisión, leyenda de marcado, etiqueta/registros de certificación, instrucciones e inspecciones acordadas.
DEV CABLE puede revisar requisitos industriales del proyecto y presentar un presupuesto técnico basado en construcción, valores y documentos solicitados. Toda certificación o listado obligatorio debe confirmarse para el producto propuesto.
Normas y lecturas complementarias
Los resúmenes oficiales UL y la guía de marcado enlazados sustentan las diferencias de producto. Para la instalación, consulta NFPA 70 / NEC, incluido su Artículo 336, y NFPA 79 cuando proceda. Utiliza la edición adoptada en destino y los requisitos completos; esta comparación no determina la aceptación del proyecto.
