Situación de compra en proyectos fotovoltaicos

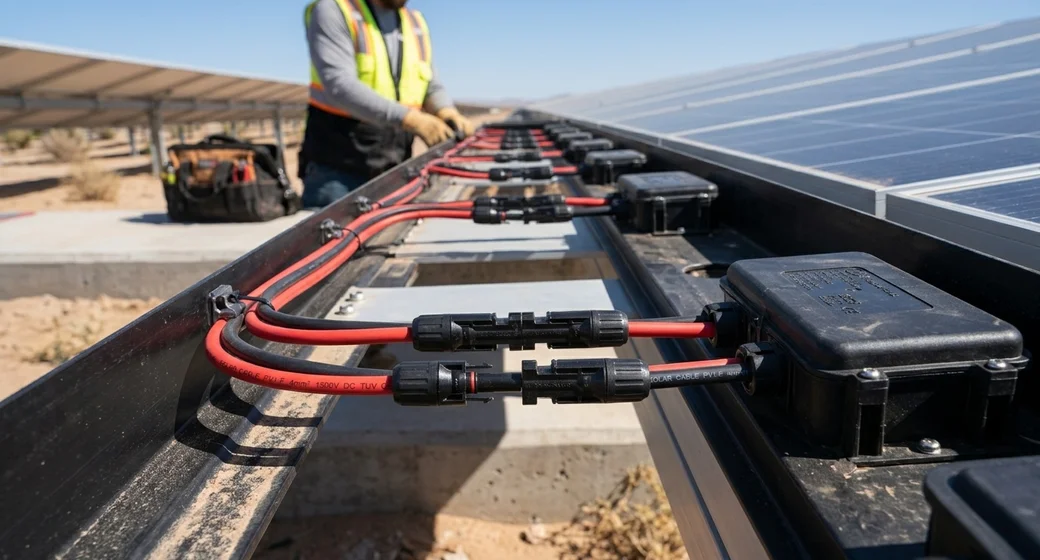

En plantas solares sobre suelo, cubiertas industriales y proyectos con alta irradiación, el cable solar fotovoltaico debe seleccionarse según el recorrido real entre módulos, cajas combinadoras e inversores. La temperatura sobre la cubierta, la radiación UV, el viento, el polvo, la humedad costera y la longitud de los circuitos influyen en la sección y en el método de instalación.
Una consulta EPC útil no se limita al total de metros. Debe ordenar por circuito la tensión DC, corriente, caída de tensión admisible, sección, color, conectores y longitud de cada tambor. Este programa permite comparar ofertas y reduce recortes y errores de polaridad durante el montaje.
Selección de cable solar H1Z2Z2-K
| Condición del proyecto | Especificación que se debe confirmar |
|---|---|
| Exposición permanente a UV y calor | Resistencia a la intemperie, temperatura de servicio, aislamiento y cubierta reticulados |
| Rutas DC largas | Sección según corriente, caída de tensión y método de instalación |
| Entorno con polvo, humedad o costa | Fijación, drenaje, protección mecánica y condiciones definidas por el proyecto |
| Entrada en edificios | Recorrido, requisito de reacción al fuego y posible clase CPR solicitada |
| Obra por sectores | Longitud, color, número de tambor e identificación de extremos por ruta |
Verificación de EN 50618, IEC 62930 y documentos
Cuando el pliego solicita H1Z2Z2-K, EN 50618 o IEC 62930, la tensión nominal, construcción del conductor, materiales, temperatura y marcado deben coincidir con el cable ofrecido. Los certificados e informes de ensayo tienen que identificar fabricante, modelo, sección y construcción cubiertos.
La clasificación CPR y la declaración de prestaciones dependen del uso previsto y del recorrido del cable; no se deben dar por exigidas para cualquier tramo exterior. El proyectista o comprador debe confirmar la clase y los documentos aplicables antes del pedido.
Datos necesarios para cotizar
Facilite tensión del sistema, corriente máxima, número de strings, secciones, longitudes por ruta, colores, conectores, ambiente, destino y lista documental. Con estos datos se pueden dividir los tambores por frente de instalación y preparar las marcas de exportación.
