ESP 주 전력 케이블은 유정 내부 경로의 대부분에서 3상 전력을 전달합니다. Motor Lead Extension(MLE)은 주 케이블을 적합한 종단을 통해 모터에 연결하는 짧은 모터 측 케이블입니다. 보통 두 구간을 함께 사용합니다. 주 케이블은 긴 유정 경로를 담당하고, MLE는 ESP 장치 주변의 공간, 연결 및 운전 조건에 맞춥니다.
ESP 케이블과 MLE의 차이는 길이에만 있지 않습니다. 치수, 국부 온도, 케이블 접속부 및 모터 커넥터 호환성을 구매 사양에 포함해야 합니다. MLE는 주 케이블의 대체품이 아닙니다.
지상 전원 / VSD → 유정 헤드 → ESP 주 전력 케이블 → 케이블 접속부 → MLE → 포트헤드 / 모터 커넥터 → ESP 모터 → 펌프의 기계 구동.
이는 기능적 연결 순서이며 축척 도면이나 보편적인 실제 배치가 아닙니다. 전력은 모터에 공급되고 모터가 펌프를 기계적으로 구동합니다. 지상 장비와 모터 종단 방식은 프로젝트마다 다릅니다.
ESP 주 전력 케이블이란?
펌프 장치에 3상 전력을 공급하는 긴 케이블 구간으로, 보통 생산 튜빙을 따라 설치합니다. 배선 경로와 보호 방식은 유정 완결 설계와 맞아야 합니다.
평형 ESP 케이블은 도체를 나란히 배치하여 반경 방향 공간을 줄입니다. 원형은 여유 공간과 설치 조건이 허용할 때 검토합니다. 튜빙, 케이싱, 클램프 및 완성 케이블 치수를 먼저 확인하세요.
도체 크기는 모터 전류, 기동 조건과 전압 강하에 대응해야 합니다. 전압 선정에는 전원과 드라이브 조건도 반영합니다. 절연, 배리어, 시스와 외장을 통합 구조로 보고 온도, 유체 및 기계적 하중을 평가합니다.
구조 선택은 평형 및 원형 ESP 케이블을 참고하세요. QY 모델 코드만으로 모든 공급사의 구조가 결정되지는 않으므로 층별 사양도 요청해야 합니다.
모터 리드 연장 케이블 MLE란?
MLE는 주 케이블 연결부와 ESP 모터 사이의 구간입니다. 일반적으로 장치 위쪽에서 주 케이블과 접속하고 장비 측면을 따라 모터 종단까지 배선합니다.
길이는 해당 국부 경로로 정합니다. 형상은 제한 공간에 들어가야 하며 종단은 모터 전기 접점, 밀봉 구조와 물리적 연결에 맞아야 합니다.
“Motor lead extension”, “MLE”, “motor lead”는 제조사별로 공급 범위가 다를 수 있습니다. 양단 미처리 케이블, 포트헤드 장착 케이블 또는 액세서리 포함 조립품 중 무엇이 필요한지 명확히 하세요.
Baker Hughes의 MLE 설명은 주 케이블 접속과 모터 종단의 관계를 설명합니다. 해당 커넥터의 세부 구조를 다른 모터에 그대로 적용해서는 안 됩니다.
ESP 주 케이블 vs MLE: 핵심 차이
| 선정 항목 | ESP 주 케이블 | MLE |
|---|---|---|
| 기능 | 유정 경로 대부분의 전력 전송 | 모터 측 국부 연결에 전력 전달 |
| 위치 | 유정 헤드 측 접속부에서 ESP 장치 방향 | 주 케이블 접속부와 모터 종단 사이 |
| 길이 | 주로 유정 깊이와 경로 | 장치 크기, 경로 및 접속 위치 |
| 형상 | 유정 구성에 따라 평형 또는 원형 | 보통 저상·평형, 모터별 전용 구조도 존재 |
| 설치 공간 | 튜빙/케이싱 간격, 클램프와 연결부 | 장치 옆과 모터 입구의 좁은 통로 |
| 열 조건 | 위치와 전기 부하에 따라 변화 | 국부 모터 조건이 설계를 좌우할 수 있음 |
| 기계 조건 | 권취, 하강, 굽힘, 고정과 보호 | 국부 굽힘, 고정, 취급과 커넥터 보호 |
| 절연 | 전압, 부하 및 유정 환경에 대응 | 작은 치수와 종단 공정에도 대응 |
| 배리어 / 시스 | 유체, 가스, 압력과 감압 | 국부 환경 및 모터 측 밀봉과의 연속성 |
| 외장 | 취급 보호와 부식 조건 | 보호, 공간 및 종단을 함께 검토 |
| 접속 / 종단 | 지정한 MLE 구조와 연결 가능 | 주 케이블 접속과 모터 종단 모두에 적합 |
| 포트헤드 호환 | 선택한 MLE를 통해 조정 | 모터 인터페이스가 직접 결정 |
| 구매 정보 | 전기 조건, 길이, 환경 및 형상 | 왼쪽 항목과 모터 도면, 밀봉 및 조립 범위 |
두 구간은 동일한 모터 전원을 전달합니다. MLE가 짧다고 자동으로 더 작은 도체를 사용할 수 있는 것은 아닙니다. 허용 전류는 구조와 국부 열 조건에 따라 달라집니다.
ESP 시스템에 MLE가 필요한 이유
긴 유정 경로에 적합한 주 케이블이 모터 근처의 공간이나 종단 형상에도 맞는 것은 아닙니다. ESP 제조사와 모터 설계에 따라 MLE는 다음을 지원합니다.
- 적합한 형상: 과도한 굽힘이나 간섭 없이 펌프 장치 옆을 통과.
- 명확한 연결: 도체 가공과 절연 치수를 포트헤드에 맞춤.
- 조정된 밀봉: 지정 조건에서 유체 침투를 제어하는 종단.
- 조립 및 정비: 접속 위치를 정의하고 OEM 절차에 따라 취급.
국부 온도와 기계 보호도 영향을 줍니다. 인터페이스는 프로젝트별로 결정됩니다. 예를 들어 SLB Trident MLE는 개별 절연 리드와 모터 커넥터를 사용합니다. 하나의 포트헤드 구조로 모든 시스템을 설명할 수 없습니다.
MLE 구조가 더 까다로울 수 있는 이유
온도
모터 발열, 케이블 부하와 유체 냉각은 까다로운 국부 열 조건을 만들 수 있습니다. 그러나 모든 설치에서 MLE가 주 케이블 전체보다 더 뜨거운 것은 아닙니다.
최대 유체 온도와 확인 가능한 모터 헤드 온도를 구분하세요. 고온용 MLE 케이블은 연속 운전, 기동 및 과도 조건도 필요합니다. 폴리머 온도 수치가 완성 케이블과 종단의 정격을 결정하지는 않습니다.
제한된 공간
케이블뿐 아니라 보호 부품과 연결부도 들어가야 합니다. 평형이라도 굽힘, 클램프 또는 종단에서 너무 두꺼울 수 있습니다. 도체, 절연 두께나 외장을 바꾸기 전에 완성 치수와 설치 한계를 ESP 도면과 비교하세요.
오일, 가스, 압력 및 감압
실제 유체와 압력 사이클을 기준으로 절연, 배리어와 밀봉을 평가합니다. 가스 노출 후 감압은 부적합한 구조를 손상시킬 수 있습니다. 일부 MLE는 감압 손상 방지의 일부로 테이프나 편조를 사용합니다. Baker Hughes 설명을 참고하세요.
단일 층으로 모든 유정에 대한 적합성을 입증할 수 없습니다. 유체 조성, 가스 정보, 압력과 예상 감압 조건을 제공하세요. H₂S 또는 CO₂ 환경은 접속부와 모터 밀봉을 포함한 전체 구조 검토가 필요합니다.
포트헤드 및 모터 호환성
“6 AWG, 5 kV, 20 m”만으로는 모터 입구, 도체 배치, 접속 치수나 밀봉을 알 수 없습니다. 제조사, 모델, 전압·전류, 커넥터 도면, 치수, 밀봉, MLE 길이, 국부 온도 및 유정 환경을 추가해야 합니다.
기존 OEM 설계에 맞추려면 승인 사양과 도면 개정 정보를 보내세요. 동일한 도체 크기나 모델명이 전기·기계적 호환성을 증명하지는 않습니다.
주 케이블과 MLE는 같은 재료를 사용하나요?
구리, EPR/EPDM, 폴리이미드 복합재 및 불소수지를 공유할 수 있지만 층 구성과 치수는 다를 수 있습니다. 납/납합금 배리어와 아연도금강, 스테인리스강 또는 Monel 외장도 기술 평가 대상입니다.
절연은 충전 도체를 분리하고 배리어는 환경 노출에 대응하며 외장은 설계에 맞는 기계 보호를 제공합니다. 외장은 밀봉을 대체하지 못하고 합금명만으로 부식성 유정 적합성을 판단할 수 없습니다.
EPR vs EPDM vs HEPR는 겹치는 용어를, ETFE vs FEP vs PFA는 불소수지 선정을 설명합니다. 이 가이드가 완성 케이블에 유정용 정격을 부여하지는 않습니다. 견적에서는 재료명뿐 아니라 전체 층 구성, 치수, 전기 요구 및 액세서리를 비교하세요.

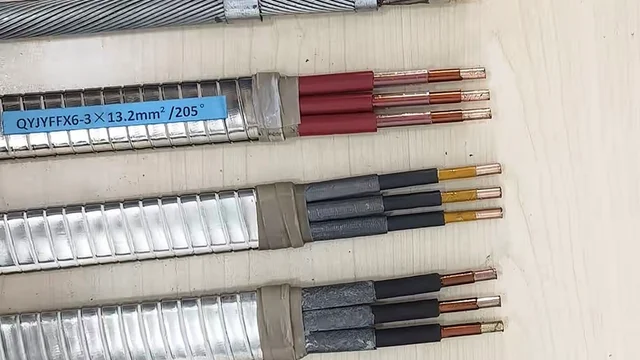

구성 예시: ESP 주 케이블 + MLE
다음 DEV CABLE 문서 예시는 구매 문의를 설명하기 위한 것입니다. 검증된 조합이나 보편적인 권장 조합이 아닙니다.
| 구간 | 예시 | 데이터시트 구조 |
|---|---|---|
| 주 케이블 | QYEQX, 3 × 16 mm², 평형 | 단선 구리; EPDM; 납합금 시스; 폴리에스터 섬유 테이프; 316L 스테인리스 인터록 테이프 외장 |
| MLE | QYYEQ, 3 × 13 mm², 6 AWG로 표시, 평형 | 구리; 폴리이미드-F46 복합 필름과 EPDM; 납; F4 필름과 폴리에스터 실 편조; 아연도금강 또는 스테인리스 테이프 |
QYEQX → 프로젝트에 맞춘 접속부 → QYYEQ MLE → 적합한 포트헤드 / 모터 종단 → ESP 모터.
영문 QYEQX 데이터시트와 QYYEQ MLE 데이터시트의 전기·온도 사양은 다릅니다. 함께 제시해도 공통 시스템 정격이나 모터 호환성이 입증되는 것은 아닙니다. mm²/AWG 표기는 원문을 인용한 것이며 정확한 환산을 의미하지 않습니다.
도체 크기, 전압, 치수, 외장, 접속부 및 종단은 프로젝트별로 선정해야 합니다. 더 작은 MLE 도체에는 별도의 전기·열 평가가 필요합니다. 제품 페이지의 온도 범위는 참고값이며 보증 정격이 아닙니다.
ESP 케이블 또는 MLE 견적에 필요한 정보
맞춤형 케이블이나 교체 조립품은 제조사가 경로와 모터 인터페이스를 함께 검토할 수 있어야 합니다.
| 분류 | 제공할 정보 |
|---|---|
| 공급 범위 | 주 케이블, MLE 또는 둘 다; 케이블/종단 조립품; 접속부, pothead, 액세서리 담당 |
| 전기 | 도체 수; AWG 또는 mm²; 정격 전압; 모터 전류·출력; 기동 및 VSD |
| 길이 / 형상 | 주 케이블·MLE 길이; 평형/원형; 여유 공간; 장치 및 배선 도면 |
| 열 조건 | 최대 유정 온도와 알려진 모터 헤드 온도; 연속·과도 조건 |
| 환경 | 압력; 오일, 가스, 물/염수 및 기타 유체; 단위와 측정 기준을 포함한 H₂S/CO₂ 농도; 감압 |
| 구조 | 절연; 배리어/시스; 외장 재료와 등급; 기존 데이터시트 |
| 모터 | 제조사, 모델, pothead/커넥터 도면 및 개정, 치수, 밀봉 |
| 인수 | 규격과 판본; 프로젝트 사양; 시험, 검사 및 문서 |
| 납품 | 수량; 드럼별 길이; 포장; 도착 국가 또는 항구 |
모르는 값은 확인 담당자와 함께 표시하세요. 정보가 부족하면 구조와 가격을 비교하기 전에 전제를 확인해야 합니다. 맞춤형 ESP 케이블 및 MLE 솔루션을 참고하고 주 케이블 요구와 모터 도면을 한 번에 보내 접속부의 불확실성을 줄이세요.
