قد تحتاج المضخات الغاطسة الصناعية إلى موصلات للمفاتيح الحرارية وPTC وPT100 وحرارة المحامل وكشف التسرب أو الرطوبة إلى جانب قدرة المحرك. يجمع هذا المنتج نوى القدرة والأرضي الوقائي ودوائر الحساسات والتحكم في كابل واحد مخصص للعمل تحت الماء.
وهو يختلف عن H07RN-F أو H07RN8-F أو الكابل المسطح أو كابل المضخة القياسي ذي 3/4 نوى المتوفر بالمخزون. يجب أن تتبع البنية النهائية مخطط الشركة المصنعة للمضخة والمتطلبات الكهربائية والأبعاد والبيئة.
مبني حول تكوين مضختك
ليس هذا تكوين مخزون ثابتًا. يحدد العميل عدد ومقطع نوى القدرة والتحكم وموصل PE والأزواج المجدولة أو المحمية والحماية الفردية أو العامة والطول والقطر والغلاف والوسم.
تُراجع كذلك الحرارة وعمق الغمر والمياه أو الصرف أو الزيت أو المواد الكيميائية ومقاس الجلبة ومدخل المضخة. يمكن التصنيع وفق المواصفات والمخططات والأبعاد المقدمة، بعد التأكيد الهندسي.

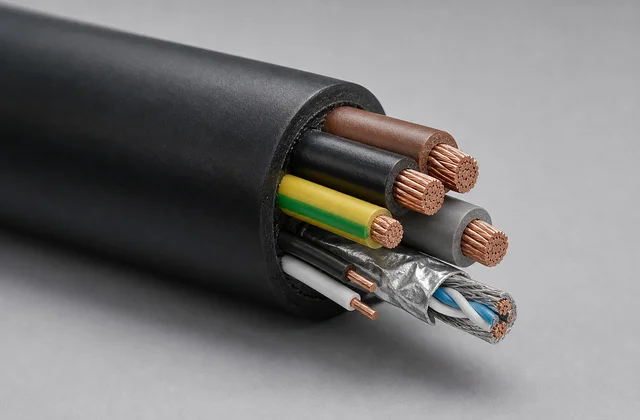

البنية النموذجية
الموصل
يمكن دراسة النحاس المرن العاري أو المطلي بالقصدير؛ وتُثبت المادة والفئة والمقطع في التصميم النهائي.
عزل نوى القدرة
يمكن اختيار EPR أو HEPR أو EPDM أو عزل آخر حسب الجهد وظروف التشغيل؛ ولا تنطبق مادة واحدة على كل تصميم.
نوى التحكم / الحساسات
يمكن إدراج موصلات نحاسية مرنة مع عزل معرف لكل نواة، على أن يطابق تعريفها المخطط المعتمد.
زوج تحكم اختياري
يمكن دمج زوج مجدول أو مجدول محمي عندما تتطلب الإشارة ذلك؛ وهو اختياري حسب التصميم.
الأرضي الوقائي
يمكن إدراج موصل PE مخصص وفق التكوين الكهربائي ومتطلبات المشروع.
الحماية
يمكن دراسة جديلة أو شريط نحاسي أو أزواج محمية منفردة أو حماية عامة للتحكم في EMC؛ وهي خيارات يجب تحديد نهاياتها.
الحشو / الفرشة الداخلية
يمكن استخدام حشو إلاستومري مقاوم للماء لدعم الترتيب والاستدارة؛ ويتوقف ذلك على التصميم.
الغلاف الخارجي
يمكن اختيار إلاستومر ثقيل أو CPE أو مطاط أو مركب خاص للغمر المستمر أو الطويل، مع تأكيد ملاءمته للوسط الفعلي.

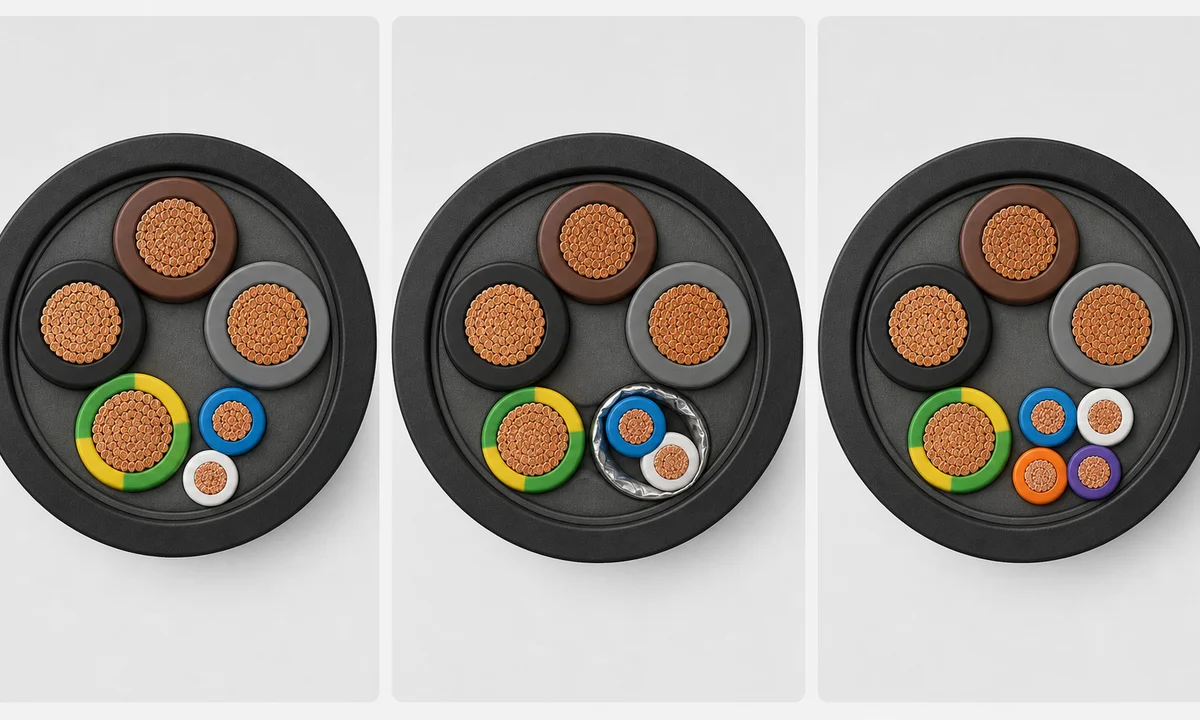

تكوينات مخصصة نموذجية
| تكوين مثال | الاستخدام النموذجي |
|---|---|
| 4G2.5 + 2×1.0 mm² | مضخة صغيرة مع مراقبة حرارة أو تسرب |
| 4G4 + 2×1.5 mm² | محرك مضخة مع دائرتي حساس |
| 4G6 + 2×1.5 mm² | مضخة مياه صرف متوسطة القدرة |
| 4G10 + 2×1.5 mm² | مضخة صرف أو نزح صناعية |
| 4G10 + S(2×0.5 mm²) | مضخة بزوج مراقبة محمي |
| 4G16 + S(2×0.5 mm²) | مضخة أعلى قدرة بزوج حساس محمي |
| 4G25 + 4×1.0 mm² | تكوين مراقبة مخصص |
| مخصص | مبني حسب مخطط المضخة |
هذه أمثلة فقط وليست مقاسات قياسية معتمدة أو مخزونًا. تُهندس المقاطع والترتيب والعزل والغلاف والحماية والقطر حسب المضخة والتركيب.
الخيارات الفنية
| المعلمة | الخيارات المتاحة |
|---|---|
| الجهد المقنن | مخصص حسب التطبيق |
| نوى القدرة | 3 / 4 / 6 / 7 أو مخصص |
| مقطع القدرة | mm² / AWG مخصص |
| نوى التحكم | 2 / 4 / 6 أو مخصص |
| مقطع الحساس | 0.5 / 0.75 / 1.0 / 1.5 mm² أو مخصص |
| الموصل | نحاس عارٍ / مطلي بالقصدير |
| عزل القدرة | EPR / HEPR / EPDM / مخصص |
| زوج التحكم | مستقيم / مجدول / محمي |
| الحماية | بدون / فردية / عامة |
| الغلاف الخارجي | مطاط / CPE / إلاستومر خاص |
| الشكل | دائري / مخصص |
| الحرارة | حسب المواد المختارة |
| التعرض للماء | غاطس؛ تأكيد الوسط والخدمة |
| الطول | قطع مخصص |
| الطباعة | وسم مخصص متاح |
| التعبئة | لفة / بكرة / طبل |
كل الخيارات خاضعة لمراجعة التصميم. لا يعني الجدول قيمة محددة للجهد أو الحرارة أو العمق أو الشد أو مقاومة الزيت أو الشهادة.
ما استخدام نوى التحكم؟
حساسات حرارة المحرك
توصل المفاتيح الحرارية أو PTC أو أجهزة مراقبة ملفات المحرك بالنظام الخارجي.
حساسات حرارة المحامل
قد تراقب المضخات الكبيرة حرارة المحامل؛ وتخصص لها نوى عند طلب المخطط.
حساسات التسرب / الرطوبة
تنقل إشارات دخول الماء أو فشل مانع التسرب أو كشف الرطوبة من المضخة.
PT100 / حساسات الحرارة
توصل نوى مخصصة، وزوج مناسب عند الحاجة، أجهزة PT100 أو حساسات القياس الأدق.
أنظمة مراقبة المضخة
تربط نوى الإشارة حساسات المضخة بمعدات الحماية الخارجية. يجب أن تتبع الدائرة والتعيين والحماية والنهايات مخطط المصنع.
كابل مضخة قياسي مقابل كابل بنوى تحكم
| كابل مضخة قياسي | كابل بنوى تحكم |
|---|---|
| يغذي المحرك أساسًا | يغذي المحرك ودوائر المراقبة |
| تكوين نوى قياسي عادة | تكوين قدرة وإشارة مخصص |
| غالبًا صنف مخزون | يصنع عادة حسب المشروع |
| قد يحتاج كابل تحكم منفصل | يمكن دمج التحكم والحساسات |
| دمج محدود للحساسات | يستوعب PTC وPT100 والتسرب والحرارة |
| قطر خارجي قياسي | يمكن هندسة القطر حول المدخل |
إذا كانت الحاجة لقدرة تقليدية فقط، راجع كابلات المضخات الغاطسة. هذا المنتج للمراقبة المدمجة أو قيود المدخل التي لا يلبيها كابل قدرة قياسي.
المعلومات المطلوبة لعرض سعر مخصص
- مصنع المضخة وطرازها إن توفر
- جهد المحرك
- قدرة المحرك و/أو التيار
- عدد موصلات القدرة
- مقطع موصل القدرة
- عدد ومقطع نوى الحساسات أو التحكم
- نوع الحساس: PTC أو PT100 أو مفتاح حراري أو تسرب أو رطوبة أو غيره
- الحاجة إلى أزواج مجدولة أو محمية
- طول الكابل
- أقصى قطر خارجي
- قطر الجلبة أو مدخل الكابل
- عمق التركيب
- الوسط: ماء نظيف أو صرف أو مياه عادمة أو ملاط أو ماء زيتي أو كيميائي
- أقصى حرارة تشغيل
- المعيار أو الشهادة أو الوثيقة المطلوبة
- الكمية والتعبئة
للاستبدال يمكن إرسال وسم الكابل الأصلي أو رسم المقطع أو أبعاد الموصل أو مخطط المضخة. تساعد الصور ورسم المدخل، لكن لا تُؤكد المطابقة قبل المراجعة.
عملية تطوير الكابل المخصص
1. أرسل متطلبات المضخة
أرسل المواصفات والطراز والمخطط أو تفاصيل الكابل ومدخل المضخة الحاليين.
2. مراجعة بنية الكابل
تراجع DEV CABLE النوى ودوائر الحساسات والمواد وحد القطر وبيئة التركيب.
3. تأكيد المواصفات
يُعتمد رسم أو مواصفة قبل الإنتاج، وتُتحقق المعايير والشهادات والوثائق المطلوبة للبنية المقترحة.
4. التصنيع والفحص
يُصنع الكابل وفق التكوين المعتمد ويُفحص قبل الشحن؛ ويُتفق نطاق الفحص دون ادعاء اختبارات أو شهادات غير مؤكدة.

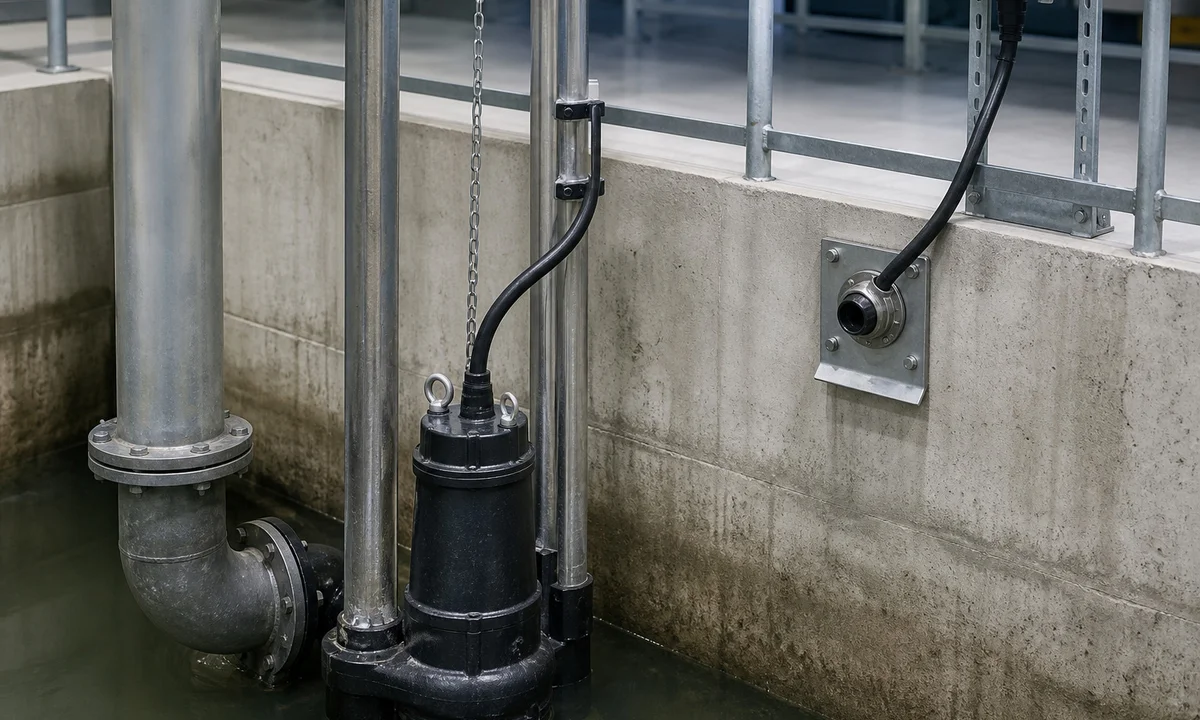

التطبيقات
- معالجة مياه الصرف: قدرة ومراقبة مدمجتان للمضخات.
- مضخات الصرف البلدية: دوائر قدرة وحرارة وتسرب.
- نزح المناجم: تصميم خاص لمسارات التصريف القاسية.
- التصريف الصناعي: دمج عندما تكون مساحة المدخل محدودة.
- مضخات الملاط: مراجعة حسب السائل والبيئة الميكانيكية.
- الخلاطات الغاطسة: قدرة وإشارات داخل كابل واحد.
- محطات الضخ: تنسيق الطول والمدخل والمراقبة.
- مصنعو المضخات OEM: تطوير من المخطط وتصميم المدخل.
- كابلات الاستبدال: تقييم الوسم والأبعاد والبيانات الكهربائية.
الأسئلة الشائعة
هل يمكن جمع موصلات القدرة والحساسات في كابل غاطس واحد؟
نعم، وفق مخطط المضخة وبعد التأكيد الهندسي.
هل يمكن تصنيع أزواج حساسات محمية داخل الكابل؟
يمكن دمج أزواج مجدولة أو محمية، مع تأكيد نوع الحماية وطريقة النهاية.
هل يمكن إنتاج 4G10 + 2×1.5 mm²؟
يمكن تقييمه وفق العزل والغلاف والقطر والمدخل والبيئة، وتؤكد الجدوى بالمراجعة.
هل يمكن تضمين موصلات إشارة PTC أو PT100؟
يمكن تخصيص نوى لـ PTC وPT100 والمفاتيح الحرارية والتسرب وفق مخطط التوصيل.
هل يمكن مطابقة كابل مضخة قائم؟
نقيّم الوسم والرسومات والمقاطع والمواد وحدود المدخل؛ ولا نؤكد التكافؤ دون مراجعة.
هل يمكن تخصيص القطر الخارجي؟
يمكن تحسينه ضمن قيود المقاطع وسماكة العزل والحماية والمتطلبات الكهربائية وقابلية التصنيع.
ما المعلومات اللازمة للتسعير؟
الطراز والجهد/التيار والمقاطع والحساسات والطول وحد القطر والوسط والحرارة والوثائق والكمية.
هل تحتاج كابلًا مبنيًا حول مضختك؟
أرسل مخطط المضخة وتكوين الموصلات والحساسات والطول وأبعاد المدخل. نراجع المتطلبات ونقترح بنية مناسبة، بعد التأكيد الهندسي.
