Einführung
Eine Fluorpolymer-Isolierung wird nicht allein nach der höchsten Temperaturzahl gewählt. Temperatur, Medien, Abrieb, Biegsamkeit, Dielektrik, Durchmesser, Verlegung und Kosten müssen zum gesamten Kabelaufbau passen. ETFE, FEP und PFA sind schmelzverarbeitbar, aber nicht austauschbar.

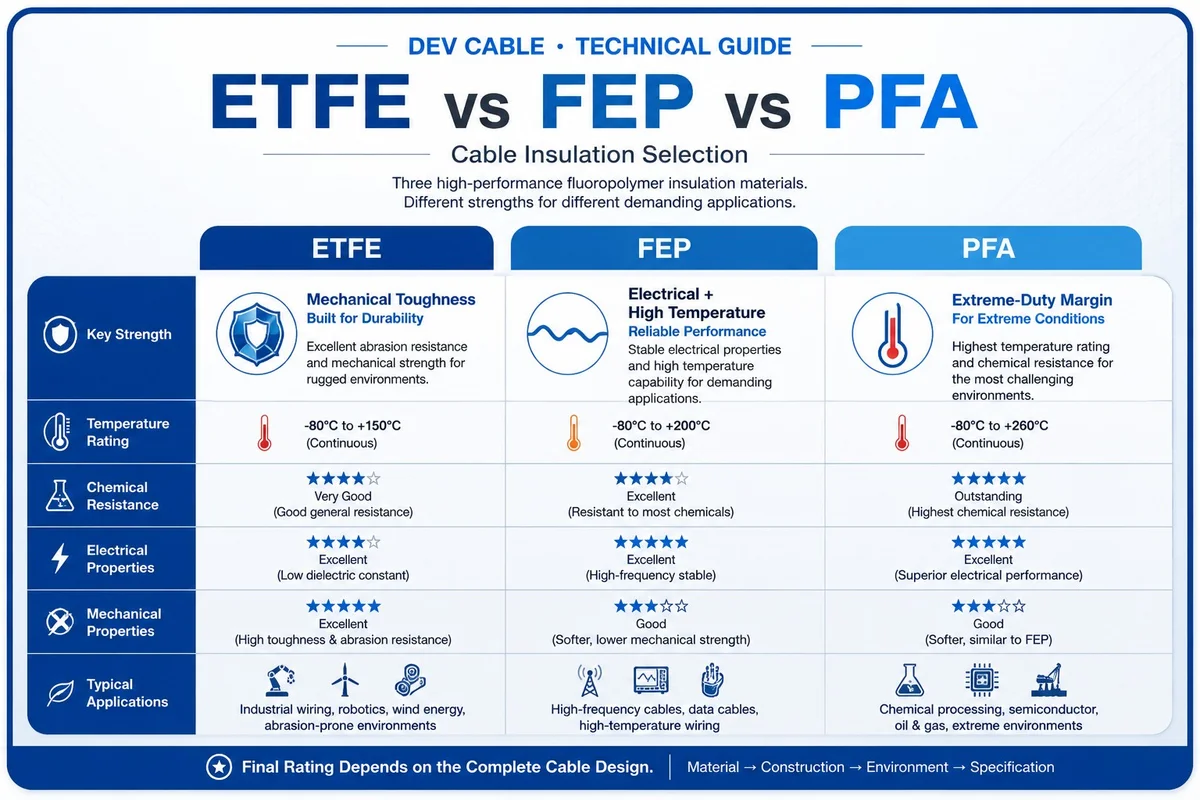

ETFE vs FEP vs PFA im Überblick
| Kriterium | ETFE | FEP | PFA |
|---|---|---|---|
| Typische Materialfähigkeit | bis ca. 150°C, gradabhängig | bis ca. 200°C, gradabhängig | bis ca. 260°C, gradabhängig |
| Zähigkeit / Abrieb | Ausgezeichnet | Gut | Sehr gut |
| Flexibilität | Gut | Sehr gut | Sehr gut, aufbauabhängig |
| Chemikalienbeständigkeit | Sehr gut | Ausgezeichnet | Ausgezeichnet |
| Elektrik / Hochfrequenz | Sehr gut | Ausgezeichnet | Ausgezeichnet |
| Extrusion | Robuste dünne Wände | Kabeltypen für dünne Wände | Anspruchsvollere Verarbeitung |
| Relative Kosten | Für Fluorpolymer moderat | Moderat bis hoch | Meist hoch |
| Typische Anwendung | Geräteader, mechanische Belastung | Wärme, Koax, Signal, Messtechnik | Extreme thermisch-chemische Belastung |
Hinweis: Dies sind repräsentative Polymerbereiche, keine automatische Dauerleitertemperatur des fertigen Kabels. Harztyp, Aufbau, Leiter, Norm und Umgebung bestimmen den Grenzwert.
Hauptunterschied: ETFE wird häufig wegen mechanischer Zähigkeit, FEP wegen Dielektrik und flexibler Hochtemperaturadern, PFA wegen der höchsten thermisch-chemischen Reserve dieser drei gewählt — jeweils abhängig von Typ und Kabeldesign.
Was leistet ETFE?
ETFE (ethylene tetrafluoroethylene) verbindet Umweltbeständigkeit mit einer mechanisch belastbaren Isolierwand. Es ist ein Kandidat bei Abrieb, Handhabung und cut-through. Die Beständigkeit gegen Öle, Kraftstoffe und Chemikalien muss anhand Medium, Konzentration, Temperatur und Dauer geprüft werden.
Was leistet FEP?
FEP (fluorinated ethylene propylene) kombiniert Schmelzextrusion, Flexibilität, Chemikalienbeständigkeit und stabile elektrische Eigenschaften. Niedrige dielektrische Verluste sind für Koaxial-, Daten-, Signal- und Messkabel interessant. Geometrie, Schirmung und Steckverbinder bleiben entscheidend.
Was leistet PFA?
PFA (perfluoroalkoxy polymer) wird bei tatsächlich erforderlicher höherer Temperatur- oder Chemiereserve betrachtet. Material und Verarbeitung sind meist teurer; ohne nachgewiesenen Bedarf entsteht Überdimensionierung.
Auswahlunterschiede
ETFE bei mechanischer Dauerhaftigkeit
Für Abrieb, cut-through und robuste Dünnwandkonstruktionen.
FEP bei Elektrik und Flexibilität unter Wärme
Für Signal, Messtechnik, Koax und Geräteverdrahtung ohne PFA-Reserve.
PFA für stärkste thermisch-chemische Beanspruchung
Nur wenn Leiter, Schirm, Mantel und Anschlüsse dieselben Bedingungen tragen. Der Gesamtaufbau entscheidet.
Auswahlhilfe
| Anforderung | Kandidat | Grund |
|---|---|---|
| Abrieb / Zähigkeit | ETFE | Häufig bester mechanischer Ansatz |
| Dünnwand HF | FEP / ETFE | Dielektrik und Wandfestigkeit |
| HF-Koax | FEP / PFA | Geringe Verluste; Geometrie kritisch |
| Sehr hohe Temperatur | PFA | Höchste typische Materialfähigkeit |
| Aggressive Chemie | FEP / PFA | Medium- und temperaturabhängig |
| Extrem Wärme + Chemie | PFA | Größere kombinierte Reserve |
Nur Vorselektion; technische Prüfung bleibt erforderlich.
Gegenüber PVC, PE und XLPE
PVC, PE und XLPE sind wirtschaftliche Standardwerkstoffe. Ein XLPE-isoliertes Industriekabel mit PVC-Mantel kann für konventionelle Verlegung passen; EPR, HEPR oder EPDM in einem Pumpenkabel mit Steueradern löst andere Wasser- und Flexibilitätsanforderungen. In Deutschland und der EU sind EN/IEC, Projektspezifikation und gegebenenfalls der anwendbare CPR-Nachweis getrennt vom Werkstoffnamen zu prüfen.
Warum Polymertemperatur nicht Kabeltemperatur ist
Ein Harzdatenblatt beschreibt einen Typ unter definierten Bedingungen. Isolationsdicke, Leitererwärmung, Nachbarschichten, Mantel, Schirm, Bewehrung, Abschluss, elektrische Beanspruchung, Verlegung, Norm und Zertifizierung können das Kabel begrenzen.
„PFA, weil es 260°C aushält“ ist keine vollständige Spezifikation. Dauer- und Spitzentemperatur, Dauer, Spannung, Querschnitt, Medien, Bewegung und Norm gehören in die Anfrage.
Anwendungen
ETFE, FEP oder PFA können für heiße Geräte, Sensorik, Messtechnik, Koax/HF und Chemieanlagen betrachtet werden. Bei einem ESP-Kabel- und Motor-Lead-Extension-System sind zusätzlich Bohrlochtemperatur und -druck, Öl, Gas, Dekompression, Fluidchemie, Metallbarriere, Bewehrung, MLE-Schnittstelle und Abschluss zu prüfen. Keines ist die universelle ESP-Isolierung.
Angaben in der RFQ
- AWG oder mm², Leiterwerkstoff und Aderzahl
- Spannung, Dauer- und Spitzentemperatur samt Dauer
- Chemikalien, Öl, Kraftstoff, Gas und Reinigung
- Innen/außen; fest, gelegentlich oder dauernd bewegt
- Biegeradius, Schirm, Mantel und Außendurchmessergrenze
- Norm, Nachweis, Länge, Verpackung und Bestimmungsort
„FEP-Kabel“ oder „PFA-Kabel“ reicht nicht. Siehe auch Beschaffungs-FAQ und kundenspezifische Kabelprodukte.
Technischer Quellenhinweis
Die Einordnung nutzt repräsentative Angaben von Chemours zu ETFE, Daikin zu FEP und Daikin zu PFA. Typwerte sind gradabhängig und keine Kabelgrenzwerte.
FAQ
Worin unterscheiden sich ETFE, FEP und PFA?
ETFE setzt mechanische, FEP elektrische/thermische und PFA höchste thermisch-chemische Schwerpunkte.
Welches hat die höchste Temperaturbeständigkeit?
PFA hat meist die höchste typische Materialfähigkeit; das fertige Kabel ist gesondert zu bewerten.
Ist ETFE besser als FEP?
Nur wenn mechanische Robustheit wichtiger als höhere Temperaturreserve oder HF-Verlust ist.
Ist FEP für Hochtemperaturadern geeignet?
Ja, sofern Typ und Fertigkonstruktion für die Angabe bestätigt sind.
Wann PFA einsetzen?
Wenn verifizierte Temperatur oder Chemie die praktische Reserve von ETFE/FEP übersteigt.
Sind sie besser als XLPE?
Nicht generell; XLPE ist für viele Kabel wirksam und wirtschaftlich.
Sind Fluorpolymere für Öl und Gas geeignet?
Je nach Druck, Medien, Dekompression, Barriere, Bewehrung und Abschluss können sie eingesetzt werden.
Fazit
ETFE ist oft wegen Zähigkeit und Abrieb attraktiv, FEP für elektrische und HF-Anwendungen unter Wärme, PFA für stärkste thermisch-chemische Umgebungen. Richtig ist der Werkstoff, der die vollständige Betriebsanforderung ohne unnötige Überdimensionierung erfüllt.
