“DB15 macho para DB15 macho, 15 m” informa as pontas e o comprimento, mas não a fiação. Em compras OEM, manutenção de máquinas e projetos de CLP, isso pode impedir a partida do equipamento. Especifique pinagem, pares físicos, blindagem, referências de terra, sinais e terminações junto com a mecânica.
Conector igual não significa pinagem igual. Continuidade correta não comprova o agrupamento dos pares. Dupla blindagem não garante desempenho EMC.
O conector não define o circuito

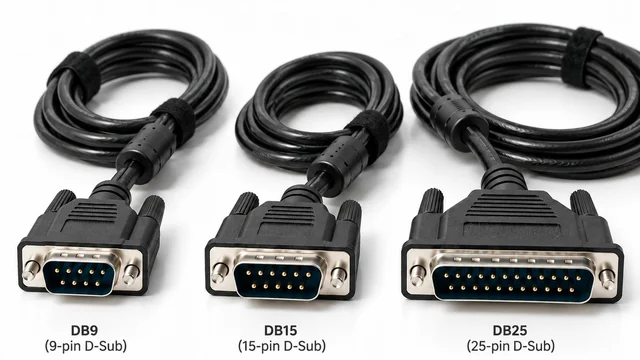

O modelo de nove contatos é conhecido como DB9, embora DE-9 seja a designação mais precisa. Há também D-Sub de 15 contatos e DB25, com contatos macho ou fêmea. Informe os dois lados; “entrada” e “saída” não identificam o gênero.
Carcaças iguais podem conter ligação direta, cruzada ou própria para dados seriais, alarmes, encoder e alimentação auxiliar. Formato e quantidade de contatos não estabelecem tensão compatível nem protocolo. Confira a interface antes de trocar um cabo que encaixa.
Como documentar a pinagem D-Sub
X1 e X2 identificam as pontas, o número identifica o contato e o nome do sinal descreve a função elétrica. Cor e número do par identificam os condutores. A blindagem envolve o cabo; a carcaça metálica faz parte do conector. Nenhuma equivale automaticamente ao terra de sinal. NC significa não conectado.
Exemplo apenas; a pinagem real é específica do projeto.
| X1 | X2 | Sinal | Condutor | Par |
|---|---|---|---|---|
| 1 | 1 | A+ | Branco do par 1 | 1 |
| 2 | 2 | A− | Azul | 1 |
| 3 | 3 | B+ | Branco do par 2 | 2 |
| 4 | 4 | B− | Laranja | 2 |
Com vários fios brancos, “branco no pino 1” é ambíguo. Preserve a identificação de cada par nas duas pontas durante a montagem.
Vista frontal e lado de solda
As vistas de acoplamento e traseira aparecem espelhadas. Indique gênero, contatos, fileiras, direção de observação e numeração do fabricante. Use “Numeração vista pela face de acoplamento”, identificando separadamente a traseira.
A fileira mais larga permanece em cima. É o mesmo conector macho, não uma vista de fêmea nem uma instrução universal. Confira desenho e números moldados do componente.
Ligação direta, cruzada e personalizada
- Direta: 1 → 1, 2 → 2, 3 → 3; esclareça se inclui todos os contatos e carcaças.
- Cruzada: exemplo 1 → 3, 2 → 2, 3 → 1, sem representar uma pinagem serial padronizada.
- Personalizada: por exemplo X1.1 → X2.8 e X1.2 → X2.4, com os demais circuitos definidos individualmente.
Este exemplo difere da tabela direta acima. O pedido deve apontar uma definição completa e controlada; “cabo DB padrão” permite interpretações diferentes.
Continuidade não basta para verificar pares trançados
Medir X1.1 → X2.1 não identifica o par físico. Cabos com o mesmo mapa DC podem ter comportamentos diferentes diante de ruído. Mantenha os dois condutores de um sinal diferencial no mesmo par, salvo exigência explícita da interface.
Correto: A+ no branco do par 1, A− no azul do mesmo par. Par dividido: A+ no branco do par 1 e A− no verde do par 3, mesmo chegando aos pinos certos. Contatos vizinhos não comprovam um par; um par pode terminar em contatos afastados. A+/A− são nomes genéricos neste exemplo, não A/B de RS-485. Confira polaridade nos dois manuais.
Dividir o par pode piorar diafonia e rejeição de ruído. A Fluke explica por que a continuidade DC pode aprovar um par dividido; suas regras Ethernet não se aplicam universalmente ao D-Sub.
Defina retornos, referências, bitola e requisitos de capacitância, impedância característica e diafonia quando necessários. A bitola afeta resistência e queda de tensão. Mesmo sinais diferenciais devem respeitar os limites de modo comum do receptor: siga o projeto de referência ou isolamento do equipamento, sem usar a blindagem no lugar do retorno exigido.
Nem todo D-Sub é de alta velocidade ou impedância controlada. Sinal, bordas, frequência, comprimento e equipamento determinam as exigências. O guia RS-485 da TI é referência dessa interface, não de todo DB9.
Passo de torção e trecho sem trançamento
O passo corresponde a uma volta completa. A torção equilibra a exposição ao ruído; o equilíbrio elétrico e a montagem também importam. Passos diferentes entre pares vizinhos podem reduzir acoplamento repetitivo e diafonia. Em oito pares, passos e tolerâncias podem ser especificados conforme o sinal; cores não definem esses valores. Evite um passo universal e controle o trecho destrançado dentro da capa traseira.
Combinações de conectores
Podem ser avaliados DB9 macho–fêmea, DB9 macho–DB25 fêmea, D-Sub de 15 contatos e duas fileiras macho–macho, DB25–fios livres e D-Sub–borne, RJ45, circular ou conector proprietário. Para JST, Molex ou TE, indique família e código.
A marca não define o encaixe. Informe alojamento, contatos, polarização e faixa de condutor. Nas pontas livres, especifique o comprimento de decapagem, os terminais tubulares ou outros terminais e a identificação dos fios. A DEV CABLE fabrica combinações do cliente após confirmação técnica: conjuntos D-Sub sob encomenda.
Adaptar conector não é converter protocolo
DB9–RJ45 passivo não significa conversão RS-232–Ethernet. DB9–USB passivo também não converte RS-232 em USB.
O RJ45 pode ser um console serial proprietário. Remapear contatos não corrige níveis incompatíveis e pode causar falha ou dano. RS-232 e RS-485 definem interfaces elétricas, não mensagens da aplicação. Informe, por exemplo, Modbus RTU sobre RS-485, baud rate e pinagem. RS-232 para RS-485 exige conversão elétrica; mensagens para protocolo Ethernet podem exigir um gateway. Separe função e alimentação do conversor da fiação passiva.
DB15 e HD15 não são intercambiáveis
DA-15 de duas fileiras e HD15 / DE-15 de três fileiras, comum em VGA, são mecanicamente diferentes. HD15 tampouco comprova sinal VGA. Envie foto, número de contatos e fileiras, gênero e código da contraparte. Inclua dimensões para folga no painel, saída e fixação.
Folha, malha e dupla blindagem
Folha metálica
Oferece alta cobertura com pouco peso e volume, normalmente com fio dreno. Pode ajudar em frequências altas, mas emendas, sobreposição e conexão afetam o resultado. Flexão repetitiva exige construção adequada.
Malha trançada
Forma um caminho condutor flexível e mecanicamente robusto, com fixação por abraçadeira apropriada. Cobertura depende de densidade e geometria, não é automaticamente 100%. Defina cobertura e trabalho em flexão.
Folha mais malha
As propriedades se complementam conforme frequência, mecânica e terminação, podendo aumentar diâmetro, peso e trabalho. “Dupla” não significa eficácia dobrada nem EMC garantida. Consulte o guia de cabo blindado e a família DV-FLEX & CONTROL conforme a aplicação.
Terminação da blindagem no conjunto
O dreno permite conectar a folha; a ligação à carcaça une blindagem e conector. O equipamento define a conexão ao chassi. Mostre cada caminho, sem depender de um símbolo genérico de terra.
Uma capa condutiva adequada permite contato perimetral de 360°. Um rabicho longo acrescenta indutância e pode prejudicar a blindagem em alta frequência, como explica a Analog Devices. Uma capa plástica sozinha não estabelece essa conexão.
Ligar uma ou ambas as pontas depende de aterramento, frequência, comprimento, diferença de potencial e EMC. Defina X1/X2 e isolamento intencional. Indique contato da folha/malha, área de fixação e comprimento exposto ou destrançado. Só o dreno não é contato 360°. Verifique caminhos pela carcaça e ferragens que possam anular o isolamento; continuidade DC não comprova a qualidade em alta frequência.
O desempenho da blindagem depende do sistema completo.
Riscos de uma pinagem incorreta
- Sem comunicação por TX/RX incompatíveis ou linha de dados/controle ausente.
- Intermitência por par dividido, retorno ou terminação inadequados.
- Falsos alarmes/comandos em CLP, UPS e intertravamentos. Identifique comum, normalmente aberto/fechado e entradas/saídas sourcing/sinking conforme o manual.
- Possíveis danos por alimentação em entrada de sinal, polaridade invertida, troca entre terra e alimentação ou níveis incompatíveis.
- Parada, diagnóstico, atraso de partida e substituição de placas/cabos.
Não é uma sequência inevitável. Diagnóstico e máquina parada podem custar mais que o cabo. Confira o conjunto desconectado antes de ligá-lo ao equipamento.
Pinos NC e condutores de reserva
Contato livre, reservado e condutor de reserva são diferentes. Marque NC e como isolar/fixar fios livres. Não una terra de sinal, chassi, blindagem ou retornos duplicados por semelhança de nomes. Se houver retornos comuns, desenhe junção e condutores. A fábrica não deve adivinhar.
Exemplo de cabo blindado de monitoramento
Exemplo, sem escala e sem especificação universal: oito pares de cobre encordoado 26 AWG, folha global de alumínio, dreno, malha de cobre estanhado e PVC. Bitola, pares, isolação, blindagem e capa dependem da aplicação.
Um exemplo de requisito poderia indicar isolação do cabo de 300 V e cobertura da malha ≥60%. Não são valores de toda a família nem da interface montada: conector, corrente e conjunto precisam de confirmação.
Cores ilustrativas: branco/azul, branco/laranja, branco/verde, branco/marrom, branco/cinza, vermelho/azul, vermelho/laranja e vermelho/verde. Não são norma universal nem mapa de sinais. Oito pares somam dezesseis condutores isolados para quinze contatos; defina reservas ou junções aprovadas sem dividir um par necessário. Dreno e blindagem são adicionais.
Aplicações industriais e manutenção
UPS e alarmes
Status, alarme e desligamento podem usar contato seco, lógica ou serial. Um cabo serial genérico pode não servir.
CLP e automação
Defina E/S, comunicação, controle, retornos, alimentação e terra do painel; confirme módulo e revisão da interface.
Servo e encoder
Pares, polaridade e blindagem importam na realimentação. Separe esse cabo da potência do motor; confirme movimento, trajeto e trecho destrançado permitido.
CNC e máquinas industriais
Interfaces proprietárias podem continuar em uso após a descontinuação do cabo. Confira contatos, parafusos, espaço da capa traseira do conector e direção de saída.
Teste e medição
Disparos, canais analógicos e controle podem compartilhar o conector. Especifique retornos, fuga, capacitância e blindagem conforme a medição.
Telecomunicações
Monitoramento, alarmes e controle em equipamento de rede não significam automaticamente Ethernet.
Cabo de reposição para máquinas antigas
Amostra, fotos, manual, tabela e continuidade permitem estudar a reprodução. Registre modelo e revisão. Uma amostra danificada pode conter a falha investigada; continuidade não mostra todos os detalhes de pares, blindagem ou eletrônica. Resolva incertezas antes de aprovar o desenho: reproduzir nem sempre é possível.
Ensaios do cabo montado
A DEV CABLE realiza teste de continuidade em 100% dos conjuntos acabados antes do envio. O desenho aprovado também deve definir:
- Todos os circuitos, derivações e retornos, com limite de resistência conforme comprimento e bitola.
- Curtos, circuitos abertos e ligações erradas.
- Continuidade do caminho de blindagem especificado.
- Ligações e isolamentos das carcaças em ambas as pontas.
- Resistência de isolamento quando exigida, com limites e condições acordados.
- Rigidez dielétrica / HiPot quando exigida: tensão, duração e conexões aprovadas. Desconecte o cabo dos equipamentos antes do ensaio; componentes integrados precisam de programa compatível, conforme a Cirris.
- Teste funcional acordado em equipamento representativo ou dispositivo definido.
- Inspeção de contatos, solda/crimpagem, marcação e condutores expostos.
- Retenção e alívio de tração, incluindo método e força limite do ensaio de tração quando acordados.
Verifique os pares na fabricação e combine ensaios adicionais e registros na cotação. Continuidade sozinha não verifica impedância, EMI ou compatibilidade de protocolo.
O que colocar no desenho de pinagem
Use código e revisão comuns a compras, produção e inspeção. Compare de forma independente o mapa de conexões do testador com o desenho aprovado: aprender apenas de uma amostra errada pode reproduzir o defeito.
- X1/X2, códigos, contatos, fileiras, gênero, vista e numeração.
- Pino a pino, sinal, cor, par físico, bitola e derivações.
- Blindagem, dreno, carcaças, retornos, NC e reservas.
- Comprimento acabado, referência de medição, tolerância, capa traseira do conector, saída, rosca, retenção e etiqueta.
- Construção, ambiente, notas especiais, ensaios e revisão aprovada.
Outro exemplo preservando os pares, não destinado à produção:
| X1 | X2 | Sinal | Condutor / par |
|---|---|---|---|
| 1 | 1 | A+ | Branco / 1 |
| 2 | 2 | A− | Azul / 1 |
| 3 | 6 | B+ | Branco / 2 |
| 4 | 7 | B− | Laranja / 2 |
Complete contatos restantes, reservas e ligações de blindagem/carcaça. Nomes de sinal vêm do equipamento, não da cor.
Checklist para cotação
Informe os dois conectores e gêneros; pinagem e vista; sinal/protocolo, tensão e corrente; comprimento, tolerância e pontos de medição; bitola, condutores/pares e agrupamento; blindagem e terminações; capa, temperatura, óleo/umidade, raio de curvatura e uso fixo/móvel, esteira porta-cabos ou torção.
Inclua quantidades de protótipo/série, data desejada e consulta sobre MOQ, ferramental e prazo confirmado; testes, limites e registros; etiquetas, capas, diâmetro, rosca (#4-40 UNC versus M3), espaço e embalagem; revisão do desenho ou amostra.
Sem desenho formal, envie fotos, modelo, cabo original, tabela, manual e medições. Resolva dúvidas antes de fabricar. Em novo projeto ou reprodução, combine aprovação da primeira peça e registre a revisão antes de liberar o lote. Prazo de cotação não é prazo de fabricação.
