Обзор кабеля MVVS
MVVS — семейство экранированных сигнальных кабелей, связанное с микрофонной проводкой, сигнальными линиями оборудования и общей измерительной техникой. Экран предназначен для снижения внешних помех. Совместимость зависит от конструкции, монтажа и заделки.
DEV CABLE рассматривает запросы MVVS по спецификации покупателя. Описание семейства не является утверждённым размерным рядом DEV CABLE и не гарантирует параметры, материалы или одобрения для каждого исполнения. Предложение определяет согласованные конструкцию и документы.

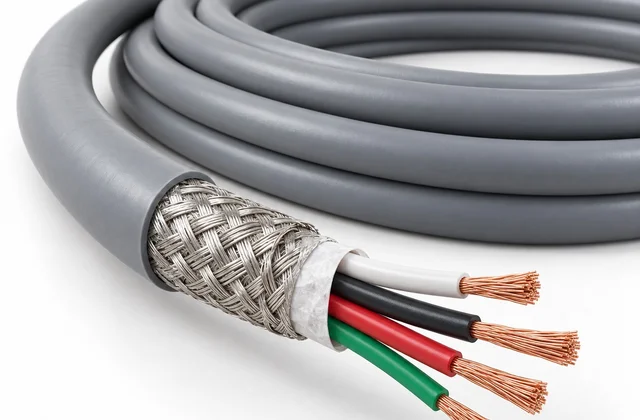

Типичная конструкция
В справочных материалах MVVS распространены медные проводники, изоляция и оболочка из ПВХ. В исполнениях конкретных производителей встречаются оплётка и спиральный экран. Каждый слой необходимо подтвердить.
Укажите сечение, материал и проволочную конструкцию жилы; состав и толщину изоляции, маркировку жил; число жил, пары, скрутку, наполнители и обвязку; форму, материал, требуемую плотность покрытия и подключение экрана; материал, цвет, толщину оболочки и готовый диаметр. Справочная конструкция не предполагает обязательную оплётку или экран из медной ленты для всех вариантов.
Экран — часть защиты от помех, а не гарантия их полного отсутствия. Укажите электрическое соединение и заделку на оборудовании; внешний вид оплётки не доказывает плотность или ЭМС системы.
Справочные характеристики
Эти типичные конфигурации MVVS служат отправной точкой для предложения. Материалы, конструкция и пригодность согласуются для запрашиваемого кабеля.
| Параметр | Справочная характеристика |
|---|---|
| Жила | Многопроволочная медная жила |
| Изоляция | ПВХ |
| Экран | Экран из медных проволок; форма подтверждается для конфигурации |
| Наружная оболочка | ПВХ |
| Номинальные сечения | 0.18–2.00 mm²; отдельные сечения приведены ниже |
| Конфигурация жил | Многожильная; число жил выбирается вместе с сечением |
| Монтаж | Преимущественно стационарная сигнальная проводка; условия монтажа уточняются |
| Заказная конструкция | Конструкция по проекту с проверкой возможности изготовления |
Доступные сечения
Справочные сечения и типичные диапазоны числа жил помогают сформировать запрос MVVS. Конкретные сочетания подтверждаются при подготовке предложения.
| Номинальное сечение жилы | Справочное число жил | Диапазон примерного наружного диаметра |
|---|---|---|
| 0.18 mm² | 2–30 жил | 3.3–10.2 mm* |
| 0.25 mm² | 2–20 жил | 4.5–9.9 mm* |
| 0.30 mm² | 2–30 жил | 5.2–12.5 mm |
| 0.50 mm² | 2–30 жил | 5.8–16.0 mm |
| 0.75 mm² | 2–20 жил | 6.2–15.0 mm |
| 1.25 mm² | 2–12 жил | 7.4–14.3 mm |
| 2.00 mm² | 2–12 жил | 8.0–15.5 mm |
* Диапазоны для 0.18 mm² и 0.25 mm² пока основаны на одном опубликованном источнике; проверьте диаметр для требуемой конструкции.
Доступное число жил и детали конструкции зависят от сечения, исполнения экрана и требований проекта. Окончательные размеры и электрические характеристики подтверждаются по спецификации предложения.
Укажите сечение и число жил, требуемую конструкцию экрана и среду монтажа. Включите требования к напряжению, температуре и стандарту в запрос; окончательный наружный диаметр и остальные инженерные параметры подтверждаются при расчёте предложения.
Применение
- Микрофонные и аудиосигналы при соответствии выбранного кабеля цепи.
- Сигнальные соединения оборудования с заданными жилами и экраном.
- Измерительные сигналы с проверенной конфигурацией проводки.

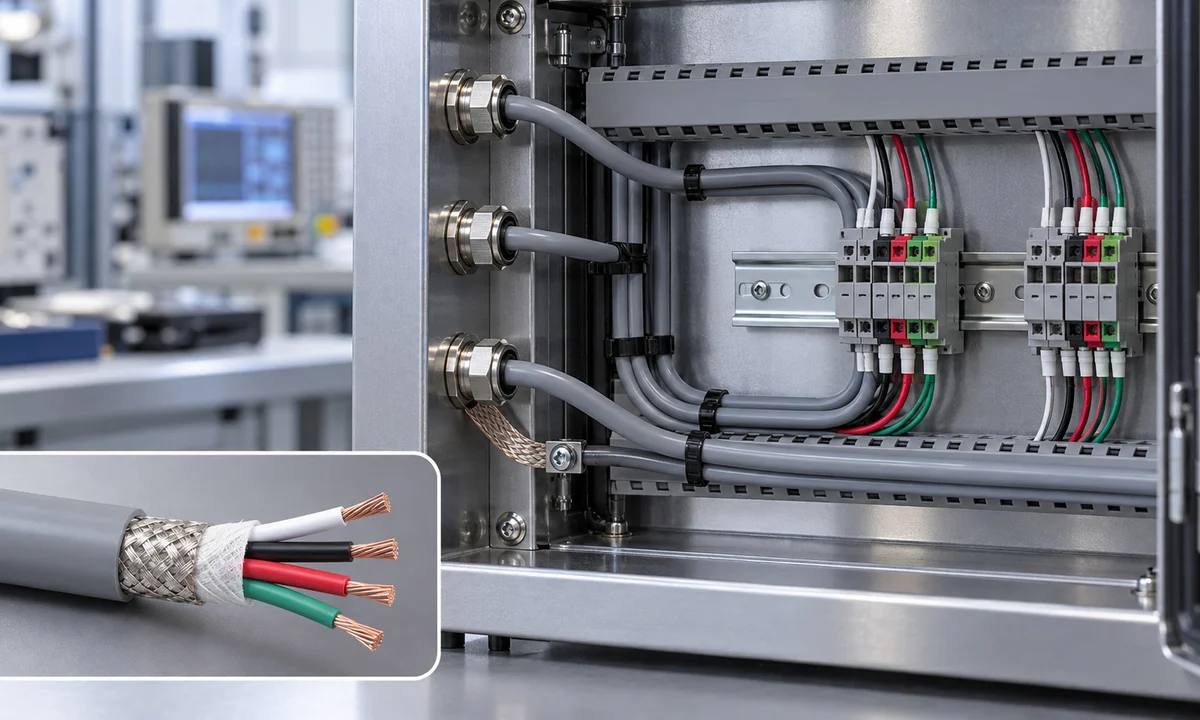

- Стационарные сигнальные соединения в электронном и промышленном оборудовании.
Название не подтверждает пригодность для силовых цепей, опасных зон, высоких температур, масел или химикатов. Удобство изгиба при обращении не подтверждает ресурс непрерывного изгибания или кабельной цепи. Опишите такие условия в запросе.
Критерии выбора
Начните с интерфейса и монтажа, затем задайте проводник и экран. При замене приложите маркировку, чертёж или паспорт производителя и укажите сохраняемые требования.
| Критерий | Необходимая информация |
|---|---|
| Сигнал и жилы | Тип сигнала, сечение в mm² или AWG, число жил и пары. |
| Экран и заделка | Форма, материал, подтверждение плотности, разъёмы и электрическое соединение. |
| Трасса и гибкость | Стационарная прокладка, периодическое обращение или повторное движение; место и ограничения изгиба. |
| Среда | Температура окружающей среды, место, масла/химикаты и требования к оболочке. |
| Параметры и документы | Напряжение, стандарт/сертификация, испытания, размерные допуски и приёмочные документы. |
Не выводите напряжение, температуру, радиус изгиба или диаметр из другого MVVS. Подтвердите их для предлагаемой конструкции до закупки.
MVVS и CVV-S
Сравнение показывает разные исходные задачи выбора, а не автоматическую взаимозаменяемость.
| Продукт | Основная задача |
|---|---|
| MVVS | Сигнальное семейство для микрофонов, оборудования и измерений; исполнение подтверждается. |
| CVV-S | Промышленный продукт DEV CABLE с медной лентой для стационарных цепей управления установок и шкафов. |
Для этой промышленной задачи изучите контрольный кабель CVV-S с ПВХ-изоляцией. Не переносите его конструкцию, параметры и стандарты на MVVS; одна маркировка не доказывает пригодность другой.
Данные для предложения
- Сечение, материал и проволочная конструкция проводника.
- Число жил и пары.

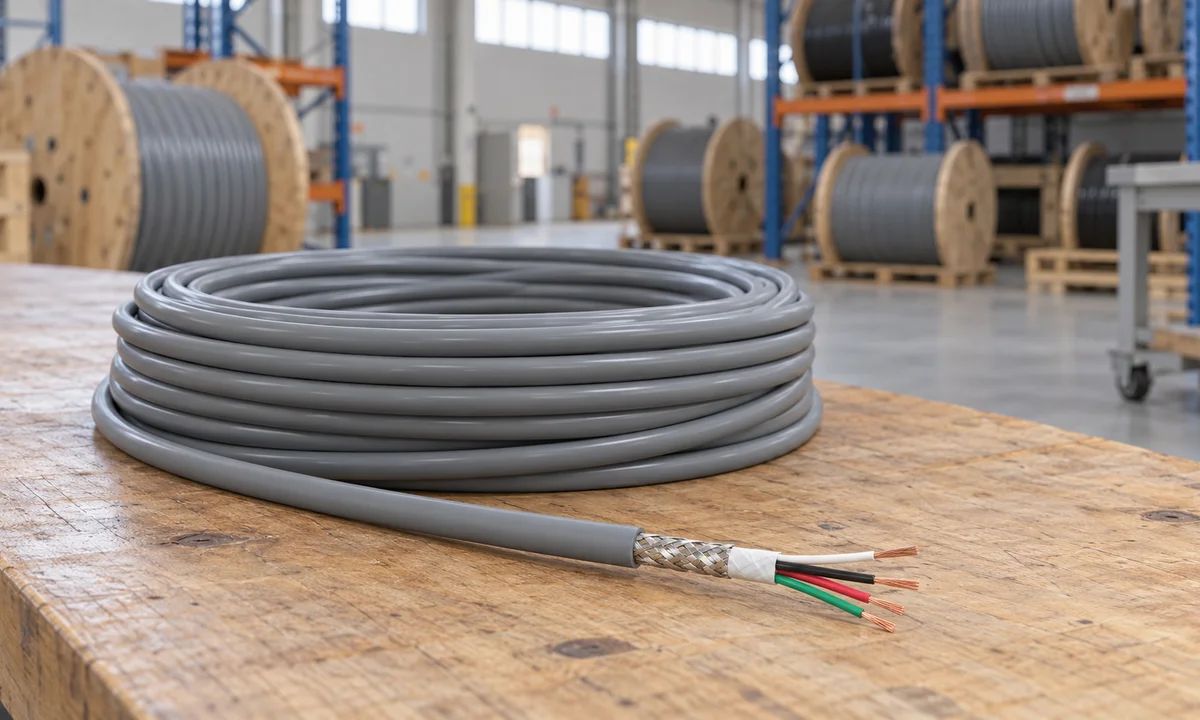

- Конечная длина и длина на катушке/барабане.
- Общее количество.
- Сигнал и применение.
- Экран и заделка.
- Место монтажа и трасса.
- Гибкость или движение.
- Материал, цвет и маркировка оболочки.
- Требуемое напряжение.
- Рабочая температура и воздействия.
- Стандарт/сертификация и документы.
- Страна назначения.
- Чертёж или существующая спецификация при наличии.
Каждый готовый отрезок кабеля проходит 100% проверку электрической непрерывности перед отгрузкой. Дополнительные электрические, размерные или приёмочные испытания определяются отдельно в согласованной спецификации.
Частые вопросы
Для чего применяется MVVS?
Семейство связано с микрофонными, приборными и измерительными сигналами. Цепь, среда и конструкция определяют пригодность конкретного кабеля.
Чем MVVS отличается от CVV-S?
MVVS ориентирован на сигнальную проводку, DEV CABLE CVV-S — на стационарное промышленное управление с медной лентой. Сравнивайте подтверждённые спецификации, не предполагая равных параметров или экранов.
Подходит ли MVVS для сигналов и микрофонов?
Это известные применения семейства, но не гарантия для любого аудиоинтерфейса, импеданса или движения. Укажите сигнал, заделку и монтаж для проверки.
Что нужно для расчёта MVVS по спецификации?
Предоставьте проводники/жилы, сигнал, экран, оболочку, напряжение, температуру, монтаж, длину, количество и назначение поставки. Для замены приложите чертёж или паспорт; конструкция и возможность изготовления подтверждаются при рассмотрении.
