シールドケーブルはどう選べばよいですか？
産業用シールドケーブルは、信号の種類、ケーブル長、ノイズ源との距離、可動条件、接地方法、シース環境、要求規格を確認して選定します。「シールド付き」という指定だけでは、製品仕様として不十分です。
シールドは電磁妨害（EMI）の影響を低減するための一要素です。ケーブル単体ですべてのノイズを除去できるわけではなく、配線経路、動力線との離隔、盤内のボンディング、コネクタ、接地設計、施工品質も結果に影響します。
選定前に押さえる要点
- フォイル、すずめっき銅編組、フォイル＋編組では、被覆性、柔軟性、機械的耐久性、端末処理、コストのバランスが異なります。
- 制御、計装、エンコーダ、産業用通信、インバータ（VFD）出力では、必要な電気特性と配線条件が同じではありません。
- 見積依頼では、導体サイズ、心数または対数、シールド構造、シース、可動条件、接地方法、必要書類を明示します。
- 規格名や「○○相当」という表現だけで、認証・適合・試験結果が保証されるわけではありません。対象構造と証明書を個別に確認してください。
シールドの役割と限界
ケーブルシールドは、導電性材料で信号線や回路を覆い、外部から入る電磁ノイズやケーブルから放射されるノイズの影響を抑えるために使用されます。工場では、モーター、インバータ、リレー、溶接設備、長い並行配線、動力線と信号線の近接などがノイズ要因になります。
主な検討用途は次のとおりです。
- 工作機械、制御盤、生産設備の制御回路
- センサー、計測、監視、プロセス制御の計装回路
- エンコーダ、BMS、太陽光発電監視、IoTデータ収集などの信号回路
- インバータやサーボに関連する回路
ただし、シールドの種類だけでノイズ耐性は決まりません。接地する位置と方法、ピッグテールの長さ、コネクタやグランドでの360度接続、盤間の等電位ボンディングなどは、装置メーカーや設計者の方針に合わせて確認する必要があります。

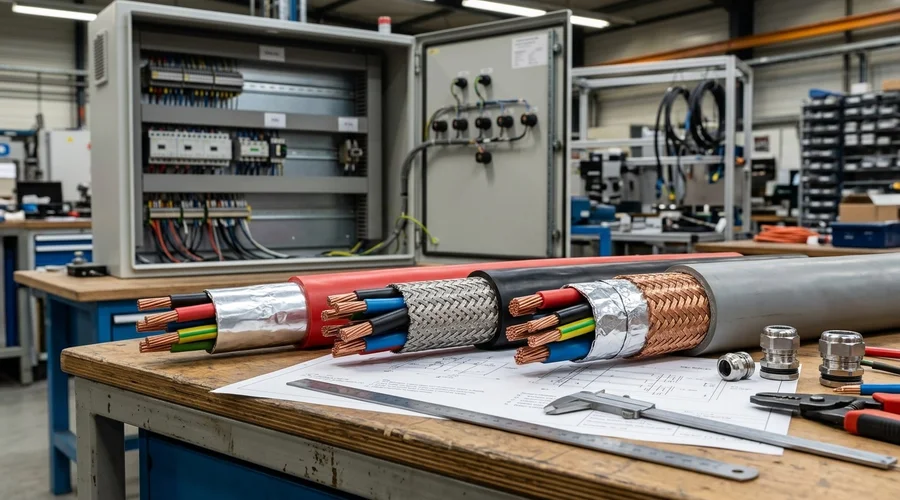

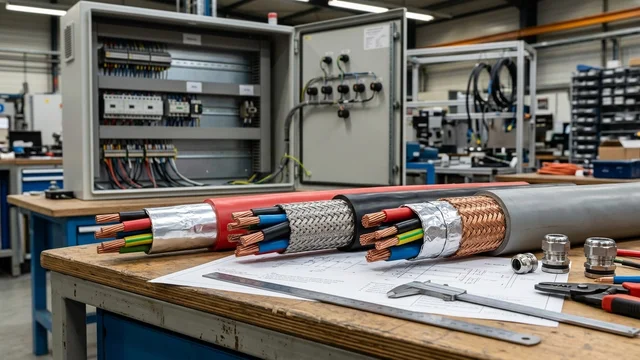

フォイル、編組、複合シールドの違い
| 比較項目 | フォイルシールド | すずめっき銅編組 | フォイル＋編組 | 選定時の注意 |
|---|---|---|---|---|
| 主な検討用途 | コンパクトな制御・信号ケーブル | 機械的耐久性や確実な接地接触を重視する用途 | ノイズ条件をより慎重に評価する用途 | 最終判断は回路と施工条件による |
| 被覆 | 高い被覆性を得やすい | 編組構造によって被覆率が変わる | 2種類のシールドを組み合わせる | 確認なしに固定の被覆率を記載しない |
| 柔軟性 | 固定配線や軽い可動に使いやすい | 曲げや機械的負荷を考慮しやすい | 外径と柔軟性への影響を確認する | 連続可動は専用設計かを確認する |
| 端末処理 | ドレインワイヤーを使う構造が一般的 | 編組をグランドやコネクタへ接続しやすい | 両方を生かす端末処理が必要 | 機器側の接地設計と整合させる |
| コスト・製造 | 多心信号ケーブルで検討しやすい | 材料と加工工数が増える場合がある | より複雑な構造になる | MOQ、試作、量産条件を確認する |
DV-FLEX & CONTROL シールド付き産業用ケーブルシリーズでは、用途、EMI環境、曲げ条件、予算、必要書類に応じて、フォイル、すずめっき銅編組、フォイル＋編組の構造を検討できます。採用可否は、最終仕様の技術確認後に判断してください。
用途別の選び方
制御盤・機械配線
制御盤、工作機械、自動化装置では、心線識別、端末作業性、必要な柔軟性、接地方法を確認します。同じ装置内でも、盤内固定配線、装置間配線、可動部、ケーブルベアでは条件が異なります。
「柔軟」と記載されたケーブルが、必ずしも連続屈曲やケーブルベアに対応するとは限りません。最小曲げ半径、移動距離、速度、加速度、屈曲回数などの要求がある場合は、見積前に提示してください。
計装・プロセス信号
計装回路では、ペア、トライアド、多心、各対シールド、総合シールド、各対＋総合シールドなど、回路構成に合う設計が必要です。ドレインワイヤー、心線識別、静電容量の要求、シース環境、難燃・低煙・ハロゲンに関する書類の要否も分けて指定します。
インバータ（VFD）・サーボ関連回路
一般的なシールド制御ケーブルを、インバータからモーターまでの出力ケーブルとして自動的に使用できるとは限りません。インバータ出力では、電圧クラス、絶縁へのストレス、モーターまでの距離、接地、対称構造、シース環境、装置メーカーの指定を確認する必要があります。
制御信号用、エンコーダ用、モーター出力用を同じ「インバータ用シールドケーブル」として扱わず、回路ごとに仕様を分けてください。
BMS・太陽光発電監視・IoTデータ収集
BMS、太陽光発電設備の監視、センサー、産業用IoTでは、必要な心数や対数、印字、シース色、梱包単位が標準品と合わない場合があります。少量のカスタム仕様を検討するときは、要求数量、将来の量産数量、データシート、ラベル言語を最初に共有すると、技術確認と見積りを進めやすくなります。
日本向け案件で確認したい仕様
日本向けの見積書や仕様書では、海外サプライヤーとの表記差をなくすことが重要です。次の項目を図面または要求仕様書にまとめてください。
- 導体サイズ：mm²を基本に、社内図面で使用する場合はSQ表記やAWGも併記
- 構成：心数、対数、心線色、番号印字、ドレインワイヤーの有無
- 使用条件：固定、間欠可動、連続可動、ケーブルベア、屋内・屋外、油・紫外線・摩耗の有無
- 電気条件：定格電圧、温度、信号種類、ケーブル長、インバータやモーターとの位置関係
- 規格・書類：適用するJIS、JCS、IECまたは顧客仕様の番号、版、必要な試験成績書や宣言書
- 納入条件：日本語データシート、ケーブル印字、ドラムまたはコイル、ラベル、数量、仕向港
JIS、JCS、IECという名称だけでは対象製品を特定できません。規格番号、適用範囲、要求する版、試験項目を確認し、製品認証が必要な場合は対象構造の証明書番号まで照合してください。
規格・適合性を確認する方法
地域や業界によって、AWGベースの構造、UL Style、LiYCY系の呼称、LSZH仕様、JIS・JCS・IEC、または顧客独自仕様が使われます。これらは互いに自動で置き換えられる名称ではありません。
注文前に、少なくとも次を確認してください。
- 定格電圧と温度、および配線場所に適用される要求
- 難燃、低煙、ハロゲン、耐油、耐候、耐摩耗などの試験条件
- 固定配線か、間欠可動か、連続可動か
- 必要な認証、試験成績書、宣言書、データシート
- ケーブル印字、包装表示、書類言語
DEV Cableでは、UL2464/AWGスタイル、LiYCYスタイル、LSZHスタイル、その他のカスタム構造を技術要件として検討できます。ただし、規格適合や認証の可否は、確定したケーブル設計と提出可能な書類に基づいて個別に確認します。
見積依頼に必要な情報
「シールドケーブル、価格希望」だけでは、比較可能な見積りになりません。次の情報を一つの依頼書にまとめると、仕様違いによる再見積りを減らせます。
| 項目 | 提示する内容 |
|---|---|
| 用途 | 制御盤、計装、エンコーダ、サーボ、インバータ、BMS、太陽光監視、工作機械など |
| 導体 | mm²またはAWG、銅導体の条件、より線の柔軟性 |
| ケーブル構成 | 心数、対数、トライアド、色識別、番号印字、ドレインワイヤー |
| シールド | フォイル、すずめっき銅編組、フォイル＋編組、または選定相談 |
| シース | PVC、LSZHスタイル、色、耐油、耐候、耐摩耗などの要求 |
| 可動条件 | 固定、間欠可動、連続可動、ケーブルベア |
| 設置条件 | 配線距離、ノイズ源、接地方法、屋内・屋外、周囲温度 |
| 規格・書類 | 規格番号と版、図面、データシート、試験成績書、表示言語 |
| 商務条件 | サンプルまたは量産数量、MOQ、希望納期、仕向港、梱包 |
よくある質問
シールドケーブルは非シールドケーブルより常に優れていますか？
いいえ。EMIや信号品質への対策が必要な回路では有効ですが、端末処理、接地、外径、コストも増える場合があります。ノイズ条件が穏やかでプロジェクト仕様が認める場合は、非シールド構造が適することもあります。
フォイルと編組はどちらがよいですか？
用途によって異なります。フォイルはコンパクトな信号ケーブルや高い被覆性を検討するとき、編組は機械的耐久性や接地接触を重視するときの候補です。厳しいEMI環境では複合シールドも検討できますが、外径、柔軟性、端末処理とのバランスが必要です。
シールドは片端接地と両端接地のどちらが正しいですか？
一律には決められません。信号周波数、設備間の電位差、機器メーカーの指示、接地・ボンディング設計によって変わります。ケーブルだけで判断せず、システム設計者の接地方針に従ってください。
制御、計装、インバータで同じケーブルを共用できますか？
自動的には共用できません。回路ごとに電圧、信号、絶縁、構造、接地、可動条件が異なるため、用途別に仕様を確認する必要があります。
海外メーカーへ最初に送る情報は何ですか？
用途、図面または既存仕様、導体サイズ、心数・対数、シールド、シース、可動条件、要求規格、数量、仕向港を送ってください。不明項目は推測せず、「選定相談」と明記すると確認が進みやすくなります。
