پلتفرم تتر قابل پیکربندی

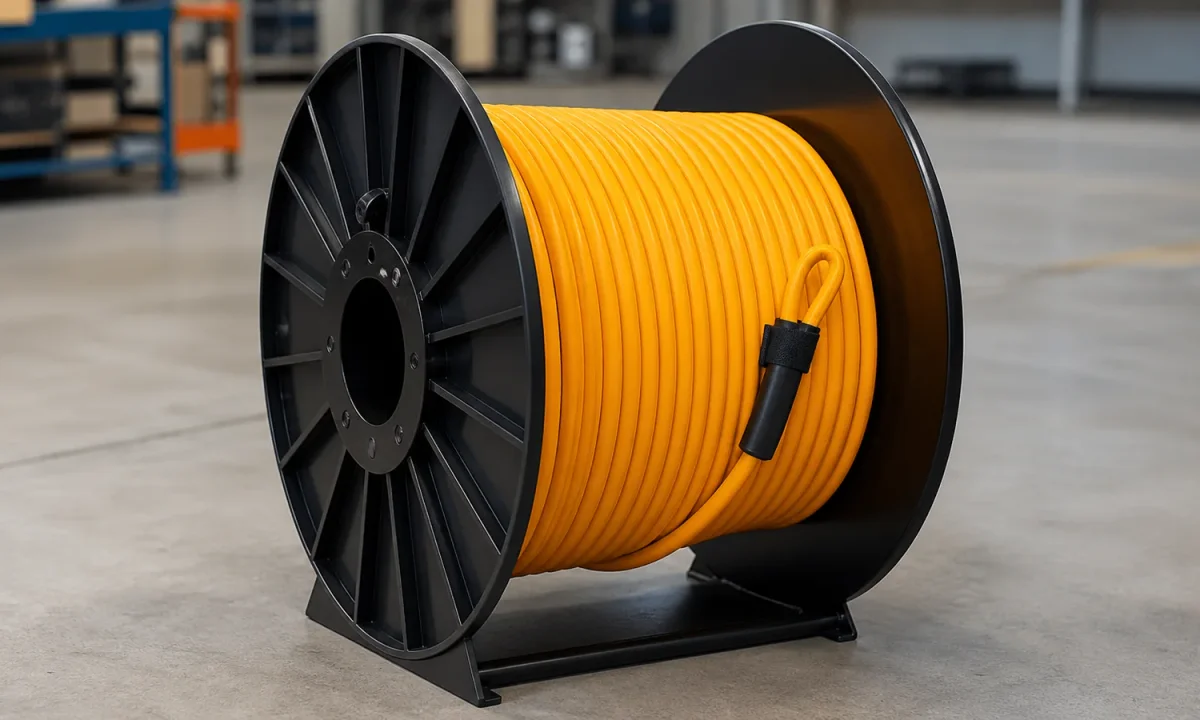

DEV CABLE برای ربات، ROV بازرسی، دوربین، سونار و حسگر زیرآبی کابل تتر ROV با شناوری خنثی را بهصورت سفارشی طراحی و تولید میکند. این محصول یک مشخصه ثابت نیست؛ توان، کنترل، داده مسی، Ethernet، فیبر نوری، استحکام مکانیکی و هدف شناوری حول سامانه مشتری تعیین میشود. ساختار نهایی باید قطر، انعطاف، بار کششی، مقاومت در آب، انتهابندی و رفتار هیدرودینامیکی را متعادل کند.
چهار پیکربندی انتقال
تتر سیگنال و کنترل
این ساختار میتواند ۱ تا ۴ زوج تابیده برای کنترل، RS-232، RS-485، CAN، حسگر، ویدئو یا سیگنال تأییدشده داشته باشد. گام تاب، شیلد و مقطع هادی پس از مشخصشدن پروتکل، طول و نرخ داده تعیین میشود.
تتر Ethernet برای ROV
دو یا چهار زوج برای دوربین، تلهمتری و شبکه قابل بررسی است. Cat5e یا Cat6 تنها زمانی اعلام میشود که ساختار کامل و طول نهایی کابل آزموده و تأیید شده باشد.
تتر هیبریدی توان و سیگنال
هادی توان، زوجهای ارتباطی، شیلد اختیاری، مواد آببند و عضو مقاوم در یک کابل ترکیب میشوند. افت ولتاژ، گرمایش، تداخل و قطر باید همزمان ارزیابی شوند.
تتر هیبریدی فیبر نوری
فیبر تکمد یا چندمد میتواند همراه هادیهای مسی برای ویدئو، سونار، تلهمتری و ارتباط طولانیتر قرار گیرد. نوع فیبر، تعداد کور و حفاظت مکانیکی بر اساس سامانه انتهابندی انتخاب میشود.
شناوری و ساختار
شناوری بر اساس ساختار کابل، نوع آب و شرایط کاربرد طراحی میشود. چگالی آب شیرین و دریا متفاوت است و مقدار مس، فیلر، آرامید، روکش و انتهابندی نیز نتیجه را تغییر میدهد. هدف میتواند خنثی در آب شیرین، خنثی در دریا، کمی مثبت یا مقدار مشخص مشتری باشد.
ساختار مرجع DEV-NB4P-26
این جدول یک مبنای مهندسی برای گفتگو است، نه یک SKU ثابت. همه مقادیر نهایی باید در مشخصات تأییدشده سفارش ثبت شوند.
| پارامتر | مرجع DEV-NB4P-26 |
|---|---|
| نوع | تتر ROV با شناوری خنثی |
| ارتباط | ۴ زوج تابیده |
| هادی | مس قلعاندود، 26 AWG |
| عایق | PE / ماده مهندسیشده |
| تقویت | آرامید / نخ پرمقاومت |
| آببندی | نخ، نوار یا فیلر آببند در صورت نیاز |
| روکش | PUR فومی / پلییورتان مهندسی |
| رنگ روکش | زرد، نارنجی یا سفارشی |
| شناوری | خنثی / کمی مثبت / سفارشی |
| طول و قطر | مطابق طراحی تأییدشده |
| کاربرد | بازرسی ROV، دوربین، سونار و حسگر زیرآبی |
| وضعیت | مبنای طراحی؛ مشخصات نهایی پس از بررسی مهندسی |
جزئیات ساخت کابل
- هادیها: مس قلعاندود افشان برای انعطاف و مقاومت بهتر در محیط مرطوب؛ مقطع بر اساس جریان و افت ولتاژ انتخاب میشود.
- زوجهای ارتباطی: تعداد، گام تاب و شیلد مطابق پروتکل و طول لینک تعیین میشود.
- فیبر نوری اختیاری: فیبر تکمد یا چندمد با حفاظت متناسب با خمش و انتهابندی در ساختار هیبریدی قرار میگیرد.
- عضو مقاوم: آرامید یا نخ پرقدرت مسیر اصلی بار کششی را تشکیل میدهد.
- آببندی طولی: نخ، نوار یا فیلر آببند در صورت نیاز، حرکت آب در امتداد کابل را محدود میکند.
- کنترل شناوری: مواد فومی و فیلرها با محتوای مس، فیبر، تقویت و نوع آب موازنه میشوند.
- روکش بیرونی: پلییورتان مهندسی برای سایش، انعطاف و محیط عملیاتی انتخاب میشود؛ رنگ و چاپ قابل سفارشیسازی است.
معیارهای کلیدی انتخاب
- نوع وسیله و وظیفه عملیاتی را مشخص کنید؛ بازرسی، دوربین، سونار، نمونهبرداری یا حسگر نیازهای متفاوتی دارند.
- آب شیرین یا دریا و دمای کار را اعلام کنید، زیرا چگالی آب و انتخاب مواد را تغییر میدهد.
- طول کاری، روش مدیریت تتر و هندسه قرقره را برای بررسی قطر و خمش ارائه دهید.
- ولتاژ، جریان، پروتکل، نرخ داده و نیاز Ethernet یا فیبر را دقیق کنید.
- بار کاری، نیروی گسیختگی موردنیاز و نوع کانکتور یا انتهابندی را تعیین کنید.
- هدف شناوری را بهصورت خنثی، کمی مثبت یا مقدار اندازهگیریشده تعریف کنید.

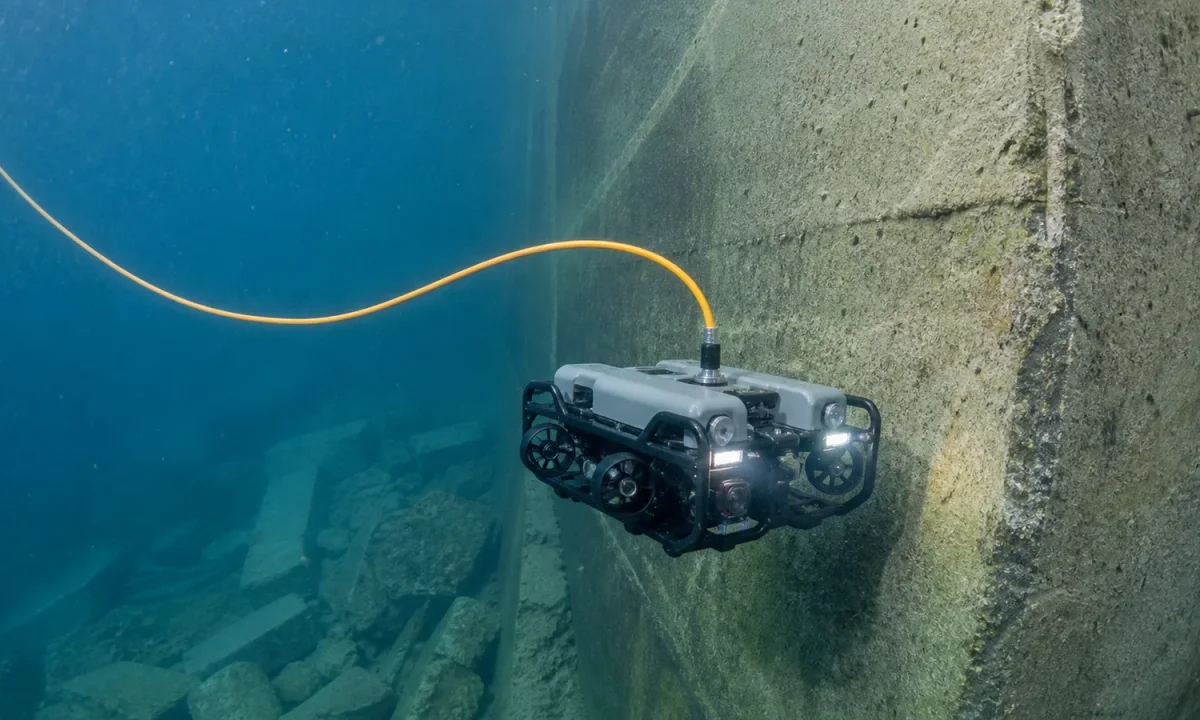

کاربردهای متداول تتر ROV
این پلتفرم برای ROVهای بازرسی، سامانههای دوربین و روشنایی، سونار، حسگرهای زیرآبی، آبزیپروری، سد و مخزن، پژوهش دریایی و عملیات فراساحل قابل پیکربندی است. مناسببودن هر ساختار به عمق، بار، انتقال داده و روش مدیریت تتر وابسته است.
اطلاعات لازم برای قیمت
نیازی نیست لایهها را طراحی کنید. کاربرد، عمق، نوع آب، طول، ولتاژ، حداکثر جریان، پروتکل، Ethernet/فیبر، تعداد هادی، حداکثر قطر ترجیحی، بار کاری و گسیختگی، شناوری، کانکتور، مقدار، مقصد و مدارک را ارسال کنید. بازرسی، آبزیپروری، سد، فراساحل، پژوهش و حسگر زیرآبی قابل بررسی است.
- کاربرد و مدل ROV
- عمق عملیاتی و نوع آب: شیرین یا دریا
- طول کاری و طول کل کابل
- ولتاژ و حداکثر جریان هر مدار
- پروتکل، نرخ داده و تعداد زوجها
- نیاز Ethernet و رده مورد انتظار
- نوع فیبر و تعداد کور، در صورت نیاز
- تعداد و سطح مقطع هادیها
- حداکثر قطر یا محدودیت وزن
- بار کاری و حداقل نیروی گسیختگی
- هدف شناوری و شرایط اندازهگیری
- کانکتور، سرکابل یا نوع انتهابندی
- مقدار سفارش و برنامه نمونهسازی
- مقصد، مدارک و الزامات آزمون
پرسشهای متداول
آیا یک کابل میتواند همزمان توان و داده را حمل کند؟
بله. هادیهای توان، زوجهای ارتباطی و فیبر اختیاری را میتوان در یک ساختار ترکیب کرد، اما افت ولتاژ، تداخل، قطر و مسیر بار باید با هم بررسی شوند.
آیا برای Ethernet، رده Cat5e یا Cat6 تضمین میشود؟
رده Ethernet تنها پس از طراحی و آزمون ساختار کامل در طول موردنیاز قابل تأیید است؛ نامگذاری زوجها بهتنهایی اثبات عملکرد شبکه نیست.
آیا تتر برای آب دریا قابل طراحی است؟
بله. نوع آب، دما، روش انتهابندی و مدت غوطهوری باید مشخص شوند تا شناوری و مواد مناسب انتخاب شوند.
قطر کابل چطور تعیین میشود؟
قطر از تعداد و مقطع هادیها، فیبر، شیلد، عضو مقاوم، آببندی و مواد کنترل شناوری به دست میآید و سپس با محدودیت پسا و قرقره تطبیق داده میشود.
آیا شناوری دقیق قابل سفارش است؟
بله. هدف میتواند خنثی در آب شیرین، خنثی در دریا، کمی مثبت یا مقدار مشخص باشد؛ نتیجه نهایی به ساختار کامل و روش اندازهگیری وابسته است.
چه کانکتوری ارائه میشود؟
کابل میتواند بدون کانکتور، با سر آماده یا با انتهابندی سفارشی عرضه شود. جزئیات کانکتور و آببندی باید در RFQ مشخص شود.
برای دریافت پیشنهاد فنی چه اطلاعاتی لازم است؟
چهارده مورد فهرست RFQ بالا را ارسال کنید. هرچه دادههای الکتریکی، مکانیکی، محیطی و انتهابندی کاملتر باشند، بررسی دقیقتر خواهد بود.
یادداشت مهندسی
یک کابل میتواند توان و داده را همزمان حمل کند و ترکیب نهایی قطر و مکانیک را تعیین میکند. طراحی برای آب دریا ممکن است، اما نوع آب باید مشخص شود. قطر در محدوده نیاز هادی، فیبر، استحکام و شناوری سفارشی میشود.
مقادیر الکتریکی، مکانیکی، شناوری و عمق به ساختار تأییدشده وابسته است. بدون مشخصات مصوب، IP68، Cat5e، Cat6، UL، IEC، عمق، ولتاژ، نیروی گسیختگی، شعاع خمش یا عمر خمشی ادعا نمیشود.
